Der Betrachtungswinkel bezeichnet den maximalen Winkel, aus dem Betrachter den Bildschirm sehen können. Je nach Größe des Betrachtungswinkels kann das Seherlebnis aus verschiedenen Richtungen deutlich variieren.
Was genau ist es, und welche Faktoren beeinflussen es? Der folgende Abschnitt liefert eine detaillierte Erklärung.
Was ist der Betrachtungswinkel eines LED-Bildschirms?
Der Betrachtungswinkel eines LED-Bildschirms bezeichnet den maximalen Bereich von Winkeln, aus denen ein Benutzer den Bildschirm aus verschiedenen Richtungen betrachten kann, wobei sichergestellt wird, dass das Bild oder Video klar bleibt und kein Helligkeitsverlust auftritt.
Üblicherweise wird der Betrachtungswinkel als X/Y angegeben, wobei X und Y den horizontalen bzw. vertikalen Betrachtungswinkel darstellen. Diese beiden Winkel sind die Hauptkomponenten des Betrachtungswinkels eines LED-Displays.

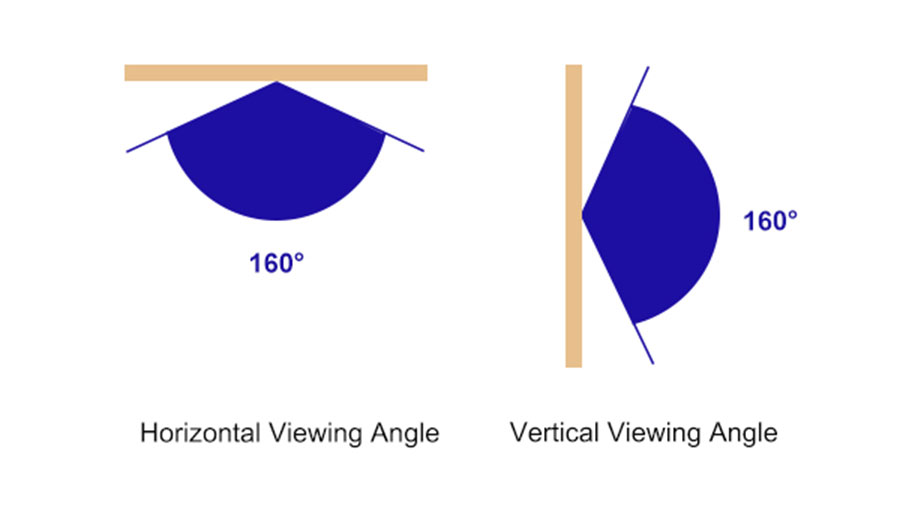

Horizontaler Betrachtungswinkel
Der horizontale Betrachtungswinkel bezeichnet die Summe der maximalen Winkel nach links und rechts relativ zur vertikalen Normalen des Bildschirms (einer gedachten vertikalen Linie durch die Mitte des Bildschirms), innerhalb derer das Bild klar sichtbar bleibt.
Dieser Wert ist besonders wichtig für Veranstaltungsorte mit einer großen Anzahl von Zuschauern vor der Leinwand oder mit weit auseinander stehenden Sitzplätzen.
Vertikaler Betrachtungswinkel
Der vertikale Betrachtungswinkel bezeichnet die Summe der maximalen Winkel oberhalb und unterhalb der vertikalen Normalen des Bildschirms, innerhalb derer das Bild klar sichtbar bleibt.
Dieser Wert steht in engem Zusammenhang mit dem Kontrast von Bildschirmen; die beiden Größen korrelieren umgekehrt proportional – das heißt, mit zunehmendem vertikalen Betrachtungswinkel nimmt der Farbkontrast ab.
Beispielsweise bedeutet 140°/120°, dass der horizontale Betrachtungswinkel des Betrachters 70° links und 70° rechts von der Normalen beträgt, also insgesamt 140°; der vertikale Winkel beträgt entsprechend 120°. Innerhalb dieser Winkel bleibt der Bildschirminhalt klar erkennbar.
Darüber hinaus umfasst der Betrachtungswinkel des LED-Bildschirms drei Komponenten: den Halbhelligkeitswinkel, den Betrachtungskegel und den LED-Emissionsmodus.
Obwohl diese Faktoren auch den Betrachtungswinkel des LED-Bildschirms bis zu einem gewissen Grad beeinflussen, bleiben der horizontale und der vertikale Betrachtungswinkel die entscheidendsten Faktoren.
Der Betrachtungswinkel des LED-Bildschirms kann auch als Referenzwert dienen, um zu beurteilen, wie sich unterschiedliche Bildschirmpositionen auf die Bildqualität auswirken.
Warum ist der Betrachtungswinkel eines LED-Bildschirms wichtig?
Der Betrachtungswinkel eines LED-Bildschirms hat einen erheblichen Einfluss auf dessen Sichtbarkeit. Größere Betrachtungswinkel bieten den Betrachtern ein besseres Seherlebnis und ermöglichen es mehr Menschen, die Inhalte auf den Bildschirmen zu sehen.
Ihre Bedeutung liegt vor allem in folgenden Aspekten:
- Überlegenes Benutzererlebnis: Bessere Betrachtungswinkel ermöglichen es mehr Menschen, qualitativ hochwertige Bilder klar und bequem zu betrachten, ohne Verzerrungen oder Farbverschiebungen.
- Höherer Return on Investment: Da LED-Bildschirme hauptsächlich für kommerzielle Displays verwendet werden, ermöglicht ein guter Betrachtungswinkel, dass mehr Menschen die Werbung sehen, wodurch eine größere Reichweite erzielt und ein höherer Return on Investment erzielt wird.
- Bessere Informationsvermittlung: Ein größerer Betrachtungswinkel sorgt dafür, dass die auf LED-Bildschirmen angezeigten Informationen – ob in Innen- oder Außenbereichen – klar und vollständig vermittelt werden.
- Überragende Bildqualität: Bildschirme mit großem Betrachtungswinkel gewährleisten nicht nur eine hohe Bildqualität aus allen Blickwinkeln, sondern reduzieren auch bis zu einem gewissen Grad die Auswirkungen von Farbabweichungen, die durch den Betrachtungswinkel auf die angezeigten Bilder verursacht werden.
- Größere Vielseitigkeit: Bildschirme mit großem Betrachtungswinkel eignen sich hervorragend, um den Betrachtungsanforderungen in verschiedenen Szenarien gerecht zu werden, darunter Großveranstaltungen, Konferenzzentren und Bühnenaufführungen.
Arten von LED-Bildschirm-Betrachtungswinkeln
Anhand der Größe des Betrachtungswinkels werden LED-Bildschirme in folgende vier Typen eingeteilt:
Enger Betrachtungswinkel
Beträgt der horizontale Betrachtungswinkel des Bildschirms weniger als 100°, so wird er als LED-Bildschirm mit engem Betrachtungswinkel klassifiziert.
Bei einem kleineren Betrachtungswinkel ist das Licht stärker konzentriert, sodass Bilder, die direkt von vorne betrachtet werden, heller erscheinen, während die Helligkeit bei Betrachtung von der Seite etwas geringer ist.
Bildschirme mit engem Betrachtungswinkel eignen sich für Orte, an denen Datenschutz oder eine private Umgebung im Vordergrund stehen, wie z. B. Hotelrezeptionen und vertrauliche Geschäftstreffen.
Mittlerer Betrachtungswinkel
Der Betrachtungswinkel eines Bildschirms mit mittlerem Betrachtungswinkel ist etwas größer als der eines Bildschirms mit engem Betrachtungswinkel und reicht von 100° bis 140°. Er bietet einen guten Betrachtungswinkel und eine gute Helligkeit bei gleichzeitig optimaler Bildqualität im Fokuspunkt.
Der etwas breitere Betrachtungswinkel gewährleistet eine klare Bildqualität auch bei geringen Betrachtungsabständen in Szenarien mit großem, weit verstreutem Publikum – wie beispielsweise bei Fernsehbildschirmen und in Einkaufszentren.
Weiter Betrachtungswinkel
Der Betrachtungswinkel wird zudem auf einen Bereich von 140°–160° oder sogar mehr erweitert, was zu einer gleichmäßigeren Bilddarstellung und einem größeren Betrachtungsbereich führt.
Bei den meisten großen öffentlichen Veranstaltungsorten – wie Stadien, Konzerthallen und Flughäfen – erfüllt ein breiter Betrachtungswinkel die Sehbedürfnisse des Publikums aus allen Blickwinkeln und gewährleistet so, dass die angezeigten Inhalte ein breites Publikum erreichen.
Ultraweiter Betrachtungswinkel
Der ultraweite Betrachtungswinkel bietet mit 170° bis 180° die größte Abdeckung aller LED-Betrachtungswinkel. Aufgrund aktueller technischer Beschränkungen wurden bisher noch keine 180° erreicht; die gängigsten Spezifikationen auf dem Markt liegen bei 178°/178°.
Riesige LED-Displays, die in markanten Gebäuden, großflächigen öffentlichen Installationen und ähnlichen Umgebungen installiert sind, sind die idealen Anwendungsbereiche für ultraweite Betrachtungswinkel.
Die folgende Tabelle bietet einen kurzen Überblick über diese vier Typen.
| Name | Sichtfeld | Szenen verwenden |
| Enger Betrachtungswinkel | Weniger als 100° | Hotelrezeption, vertrauliche Geschäftstreffen |
| Mittlerer Betrachtungswinkel | 100°-140° | Beschallungsanlagen, große Einkaufszentren |
| Weiter Betrachtungswinkel | 140°-160° | Stadien, Konzerte, Flughäfen |
| Ultraweiter Betrachtungswinkel | 170°-180° | Wahrzeichen, große öffentliche Installationen |

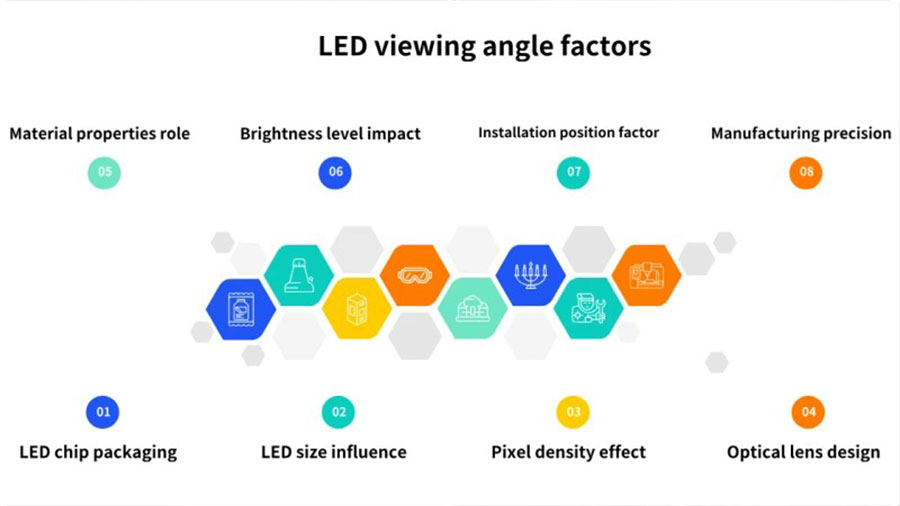

Faktoren, die den Betrachtungswinkel von LED-Bildschirmen beeinflussen
LED-Verpackungstechnologie
Unterschiede in der Gehäusetechnologie von LED-Bildschirmen haben ebenfalls einen erheblichen Einfluss auf den Betrachtungswinkel.
TAUCHEN
Die DIP-Technologie (Dual In-Line Package) nutzt die herkömmliche Durchsteckmontage, um fokussiertes, gerichtetes Licht zu erzeugen. Der Betrachtungswinkel von DIP-LED-Bildschirmen liegt typischerweise zwischen 100° und 110°, wobei die genauen Werte vom Linsendesign abhängen.
Obwohl LED-Bildschirme mit DIP-Technologie im Vergleich zu SMD- und COB-Technologien eine geringere seitliche Sichtbarkeit aufweisen, bieten sie eine ausgezeichnete Haltbarkeit und hohe Helligkeit, was sie zu einer guten Wahl für Außenanwendungen macht.
SMD
Die SMD-Technologie (Surface-Mount Device) beinhaltet die direkte Montage elektronischer Bauteile auf einem Substrat und ist derzeit die gängigste Gehäusetechnologie.
LED-Bildschirme mit SMD-Technologie bieten einen Betrachtungswinkel von 120°–140°, sodass die Betrachter die Bildschirminhalte aus allen Richtungen sehen können. Dadurch sind sie die erste Wahl für Innen- und Außendisplays.
COB
Die COB-Technologie (Chip-On-Board) ermöglicht die direkte Montage des Chips auf einer Leiterplatte. Sie bietet den größten Betrachtungswinkel der drei Technologien – bis zu 160° und mehr – mit praktisch keinen toten Winkeln und erfüllt damit die Nachfrage nach größeren Betrachtungswinkeln bei LED-Displays für den Innenbereich.
Bildschirmgröße
In den meisten Fällen verfügen größere LED-Bildschirme über eine größere Linsenoberfläche, wodurch das Licht über einen größeren Winkel gestreut werden kann.
Daher bieten sie im Vergleich zu kleineren Bildschirmen in der Regel einen größeren Betrachtungswinkel. Mit zunehmender Bildschirmgröße ist es wichtig, dass Auflösung und Pixeldichte entsprechend aufeinander abgestimmt sind, um die Bildqualität zu erhalten.
Pixeldichte
Die Pixeldichte, auch als Pixelabstand eines LED-Bildschirms bekannt und üblicherweise mit “P” bezeichnet, korreliert in gewissem Maße mit dem Betrachtungswinkel.
Eine höhere Pixeldichte bedeutet einen kleineren Pixelabstand, was zu einem etwas größeren Betrachtungswinkel führt. Umgekehrt führt ein größerer Pixelabstand zu einem etwas kleineren Betrachtungswinkel.
Materialeigenschaften
Je nach den verwendeten Materialien (wie z. B. Verkapselungsmaterialien, optischen Komponenten oder Linsen) variieren der Brechungsindex und die optischen Eigenschaften.
Diese Faktoren beeinflussen den Grad der Lichtstreuung im LED-Bildschirm, was zu Schwankungen im Betrachtungswinkel führt.
Unterschiede in den Fertigungsprozessen
Aufgrund von Unterschieden im Maßstab und der Präzision der Fertigungsprozesse bei den verschiedenen Herstellern können die resultierenden LEDs in Reinheit und Qualität variieren.
Beispielsweise verfügen einige Hersteller von LED-Displays mit unzureichender Qualitätskontrolle über Produktionsumgebungen, die nicht den Staubfreiheitsstandards entsprechen.
Bei der Herstellung von LED-Lampen können winzige Staubpartikel in den Produktionsprozess gelangen und die Reinheit der LEDs beeinträchtigen. Nach dem Einbau in ein LED-Display kann dieser interne Staub die Lichtstreuung behindern und somit den Betrachtungswinkel verringern.
Helligkeitsunterschiede
Bei Verwendung im Freien kann eine zu hohe Helligkeit eines LED-Bildschirms zu Blendung führen. Dadurch kann der Bildschirminhalt selbst innerhalb des vorgesehenen Betrachtungswinkels unscharf erscheinen, was den effektiven Betrachtungswinkel verringert.
Unter solchen Umständen kann es erforderlich sein, die Helligkeit des LED-Bildschirms Um sicherzustellen, dass der Inhalt jederzeit gut sichtbar bleibt, sollten gegebenenfalls Hochleistungs-LEDs installiert werden.
Installationsort der Leinwand
Die Höhe und der Neigungswinkel eines LED-Bildschirms stehen in engem Zusammenhang mit dem erforderlichen Betrachtungswinkel und dem toten Winkel, was zu unterschiedlichen Klarheitsgraden für Betrachter an verschiedenen Positionen führt.
Wird beispielsweise eine Live-Übertragungsleinwand in einem Fußballstadion in großer Höhe installiert, wird sie oft leicht nach unten geneigt, um den optimalen Betrachtungswinkel auf den Zuschauerbereich auszurichten und so den Sehkomfort für die Zuschauer effektiv zu erhöhen.
Optische Komponenten
Optische Komponenten – darunter Linsen, Reflektoren und Diffusoren – steuern präzise die Lichtrichtung. Insbesondere der Zustand und die Struktur der Linsen spielen eine entscheidende Rolle für die Gleichmäßigkeit der Lichtstreuung unter verschiedenen Winkeln. All diese Faktoren beeinflussen den Betrachtungswinkel eines LED-Bildschirms.
Oberflächenbehandlungsverfahren
Einige LED-Bildschirme nutzen Oberflächenbehandlungstechnologien wie optische Folien, Entspiegelungsbeschichtungen und Winkeloptimierungsschichten. Diese reduzieren effektiv die Reflexion und Streuung von Umgebungslicht auf dem LED-Bildschirm und verändern die Form des Sichtkegels.
Diese Technologien tragen dazu bei, den Betrachtungswinkel von LED-Bildschirmen in Innenräumen aufrechtzuerhalten und visuelle Verzerrungen durch übermäßiges Umgebungslicht zu minimieren.
Alle oben genannten Punkte sind Schlüsselfaktoren, die den Betrachtungswinkel von LED-Bildschirmen beeinflussen. Sobald wir diese Faktoren verstehen, können wir sie kontinuierlich optimieren, um den Betrachtungswinkel des LED-Bildschirms zu verbessern und ein optimales Seherlebnis zu erzielen.
Zusammenfassung
Der Betrachtungswinkel beeinflusst unser Seherlebnis beim Betrachten des Bildschirms aus verschiedenen Richtungen und wird von mehreren Faktoren beeinflusst und bestimmt.
Das bedeutet, dass wir bei der Suche nach dem optimalen Betrachtungswinkel für LED-Bildschirme verschiedene Aspekte umfassend berücksichtigen müssen – darunter das Nutzungsszenario, die Zielgruppe und die Bildschirmtechnologie –, um sicherzustellen, dass jeder ein klares und helles Seherlebnis genießt.
Wenn Sie ein LED-Display mit dem für Ihre Anforderungen optimalen Betrachtungswinkel suchen, aber noch Fragen haben, kontaktieren Sie uns gerne bei JYLED. Wir beraten Sie professionell und fertigen ein LED-Display nach Ihren individuellen Bedürfnissen.
FAQs
Welches Display bietet den besten Betrachtungswinkel: OLED, LCD oder LED?
Bei High-End-Modellen sind die Betrachtungswinkel aller drei Typen vergleichbar, keiner ist prinzipiell besser als die anderen. Bei einigen günstigeren Produkten können die Betrachtungswinkel jedoch aufgrund von Faktoren wie Panelmaterialien, Fertigungsprozessen und Werkskalibrierung erheblich variieren.
Was ist der optimale Betrachtungswinkel für einen Bildschirm?
Der optimale Betrachtungswinkel liegt im Allgemeinen direkt vor dem Bildschirm oder innerhalb eines frontalen Bereichs von 120°, zentriert auf den Bildschirm, bei einem vertikalen Betrachtungswinkel von mindestens 60°.
Lässt sich der Betrachtungswinkel eines LED-Displays verbessern?
Nein, eine Verstellung ist nicht möglich. LED-Displays sind in einem Rahmen befestigt und können daher nicht verschoben oder neu positioniert werden. Eine Ausnahme bilden Miet-LED-Displays für temporäre Veranstaltungen. Diese verfügen über ein gebogenes Gehäuse, das leichte Winkelverstellungen zur Optimierung des Betrachtungswinkels ermöglicht.
Beeinflusst der Betrachtungswinkel die Helligkeit eines LED-Displays?
Nein, das ist nicht der Fall. Sowohl der Betrachtungswinkel als auch die Helligkeit von LED-Displays werden vor Verlassen des Werks individuell angepasst.
Allerdings können Faktoren wie der Betrachtungswinkel und das Umgebungslicht zu optischen Abweichungen im Erscheinungsbild des Displays führen, weshalb es manchmal so aussehen kann, als ob die Helligkeit je nach Betrachtungswinkel variiert.
Wie man den Betrachtungswinkel eines LED-Bildschirms misst
Industriestandards definieren die Messschwelle typischerweise als den Punkt, an dem die Helligkeit bei direkter Betrachtung aus der Mitte auf die Hälfte (50%) des Wertes abfällt oder der Kontrast auf 10:1 sinkt. Es gibt zwei Methoden: einen Standardtest mit professionellen Instrumenten und eine visuelle Beurteilung zur schnellen Vor-Ort-Bewertung.
