Warum benötigt Ihr Display eine LED-Sendekarte?
- Unterstützt Dual-Gigabit-Ethernet-Übertragung
- Anpassbare Wiedergabeparameter
- Unterstützt die Kaskadierung mehrerer LED-Sendekarten
- Unterstützt integrierte Helligkeitssensoren
- Zertifiziert durch internationale Organisationen wie CE, FCC und RoHS

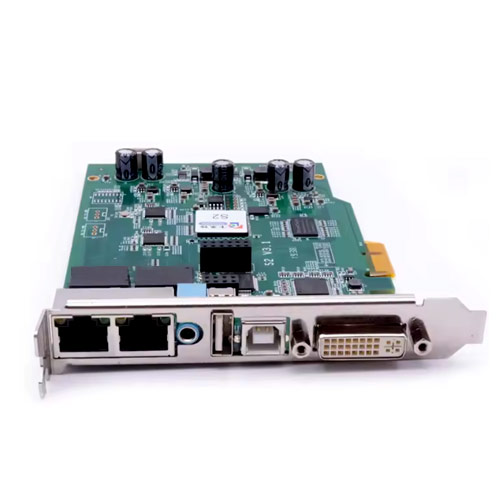

- Lebensdauer von über 10 Jahren

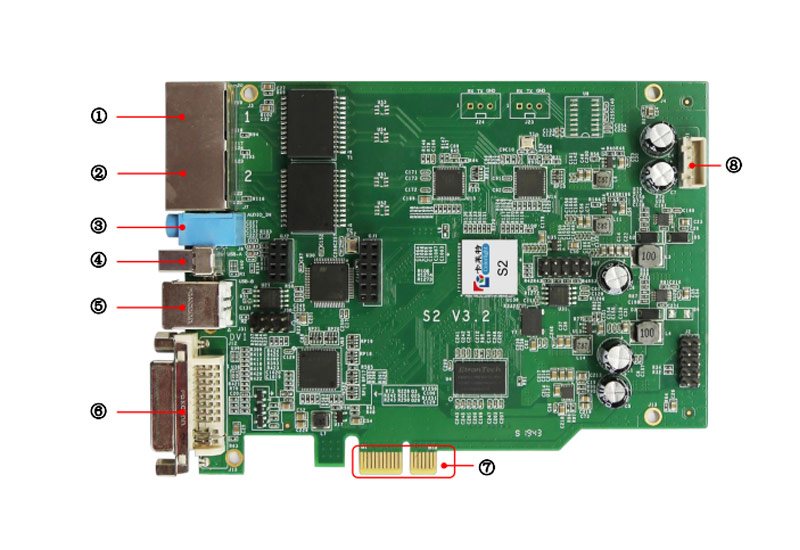

Die LED-Sendekarte verfügt über eine breite Palette von Übertragungsanschlüssen.
Die LED-Sendekarte von JYLED bietet mehrere Anschlussports, die jeweils unterschiedliche Funktionen erfüllen:
- Signaleingangsanschlüsse: Unterstützt HDMI- und DVI-Verbindungen zu Quellgeräten, um Signale zu empfangen und in Echtzeit umzuwandeln.
- Signalausgangsanschlüsse: Unterstützt Ethernet-Verbindungen zur schnellen Übertragung der konvertierten Inhaltsquellensignale an die LED-Empfangskarte.
- USB-Anschlüsse: Ermöglichen den Anschluss von Multimediageräten zur Übertragung von Inhaltssignalen zur internen Speicherung auf der LED-Sendekarte oder zum Anschluss eines USB-Flash-Laufwerks zur Erweiterung der Speicherkapazität der Karte.
- Optischer Messanschluss: Unterstützt die Integration mit einem Helligkeitssensor.
- Stromanschlüsse: Die Sendekarte verfügt über mehrere Stromschnittstellen, wie z. B. Steck- und Schraubbuchsen, sodass Sie je nach den Gegebenheiten vor Ort die geeigneten Stromgeräte anschließen können.
Durch die Verbindung der verschiedenen Ports der LED-Sendekarte mit mehreren Geräten und deren Zusammenarbeit lassen sich umfangreiche Managementfunktionen realisieren und auffällige, außergewöhnliche visuelle Effekte erzeugen.

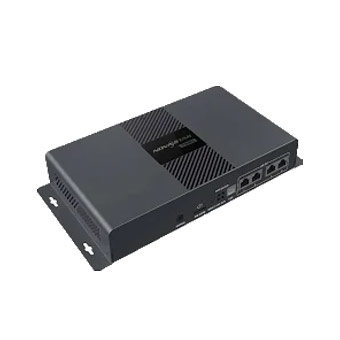

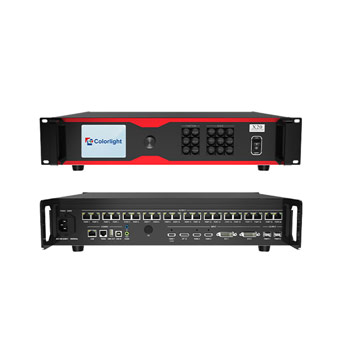

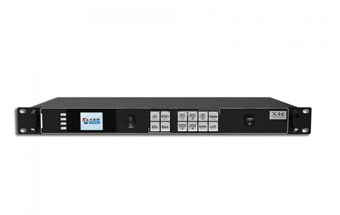

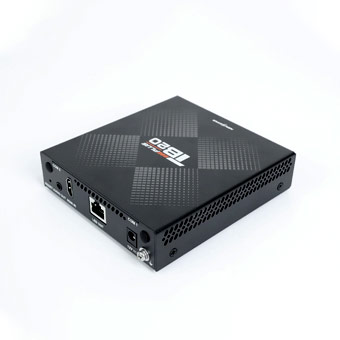

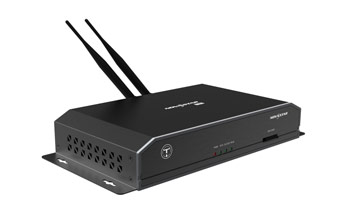

Welche weiteren hochwertigen Kontrollgeräte bietet Jyled an?
- Ladekapazität: 2,3 Millionen Pixel
- Maximale Eingabe: 4096 Pixel (Breite) oder 4096 Pixel (Höhe)
- Speicherkapazität: 1 GB Onboard-Speicher, 16 GB interner Speicher
- Übertragungsanschlüsse: Unterstützt Ethernet/4G/WLAN-Übertragung
- Ladekapazität: 2,65 Millionen Pixel
- Maximale Eingabe: 3960 Pixel (Breite) oder 2000 Pixel (Höhe)
- Bild-in-Bild-Fenster: Unterstützt bis zu 4 Fenster
- Übertragungsanschlüsse: 6 Videoeingänge, 1 Videoausgang
- Verarbeitungskapazität: 650.000 Pixel
- Maximale Eingabe: 8192 Pixel (Breite) oder 2048 Pixel (Höhe)
- Speicherkapazität: 32 GB, erweiterbar auf 128 GB über USB
- Übertragungsanschlüsse: 3 Eingangsanschlüsse, 2 Ausgangsanschlüsse
- Pixelkapazität: 13 Millionen Pixel
- Maximale Eingabe: 16.384 Pixel (Breite) oder 8.192 Pixel (Höhe)
- Bild-in-Bild-Fenster: Unterstützt bis zu 6 Fenster
- Schnittstellen: 6 Eingangsanschlüsse, 20 Gigabit-Ethernet-Anschlüsse, 2 × 10-Gigabit-Glasfaseranschlüsse

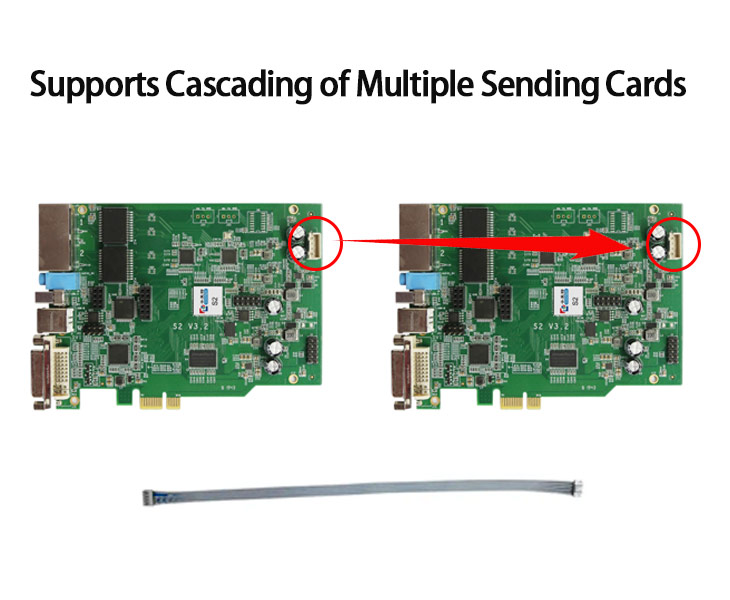

Unterstützt die Kaskadierung mehrerer Sendekarten
Die LED-Sendekarten von JYLED unterstützen die Kaskadierung mehrerer Karten für eine einheitliche Verwaltung. Diese Kaskadierungsmethode bietet folgende Vorteile:
- Höhere Pixelkapazität: Wenn die von Ihnen gekaufte Sendekarte eine Kapazität von 1,3 Millionen Pixeln hat, Ihr Display aber 4,5 Millionen Pixel,
Man kann vier Sendekarten kaskadieren, von denen jede 1,3 Millionen Pixel ansteuern kann, um ein LED-Display mit 4,5 Millionen Pixeln anzusteuern.
Je mehr Pixel Ihr LED-Bildschirm hat, desto mehr Sendekarten können Sie zur Ansteuerung integrieren. Die LED-Sendekarte von JYLED unterstützt die Kaskadierung von bis zu 20 Karten.
- Multi-Screen Splicing: Wenn Sie mehrere kleine LED-Displays vor Ort haben, aber für eine größere Veranstaltung ein größeres Display benötigen, können Sie diese durch Kaskadierung der LED-Sendekarten steuern.
Dies ermöglicht es Ihnen, mehrere LED-Bildschirme zu einem einzigen großen LED-Display zusammenzufügen, Inhalte über diese Bildschirme hinweg zu verwalten und den gewünschten Spleißeffekt für spezielle Situationen zu erzielen, um Ihren vielfältigen Nutzungsanforderungen gerecht zu werden.
Unterstützt zwei Optionen: Einzelne Sendekarten und Karten mit Gehäusen
Die LED-Sendekarten von JYLED sind als Einzelgeräte oder in einem schwarzen Gehäuse erhältlich. Die Unterschiede sind folgende:
- Einzelne Sendekarte: Der Kauf einer einzelnen LED-Sendekarte bietet eine kleinere Stellfläche, ein geringeres Gewicht und niedrigere Kosten.
- Sendekarte mit integriertem schwarzem Gehäuse: Das schwarze Gehäuse schützt die LED-Sendekarte und gewährleistet so einen stabileren Betrieb und eine längere Lebensdauer. Der Anschaffungspreis ist dadurch allerdings etwas höher.
Ob Sie eine einzelne LED-Sendekarte oder eine mit integriertem Gehäuse erwerben möchten, klicken Sie einfach auf den Button “Anfragen” unten, um JYLED zu kontaktieren. Unsere Vertriebsmitarbeiter erstellen Ihnen gerne ein detailliertes Angebot.
LED-Sendekartenetui zeigt
- Fallbeispiel

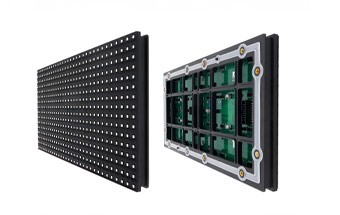

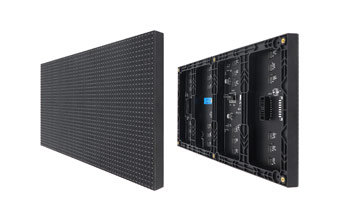

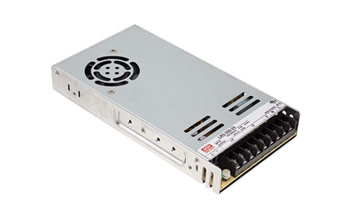

Weitere häufig verwendete Komponenten von LED-Displays

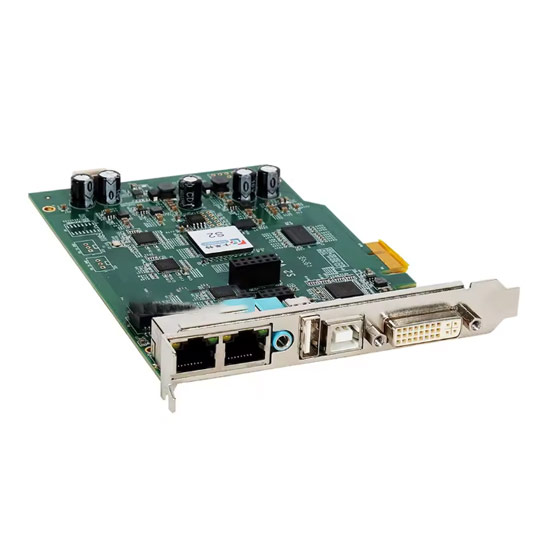

LED-Sendekarte: Eine kostengünstige Lösung für die Bildschirmwiedergabe
Eine LED-Sendekarte wandelt Inhaltssignale von Multimediageräten in Videosignale um, die von LED-Displays gelesen und wiedergegeben werden können. Sie optimiert außerdem die Bildqualität, fügt mehrere Bildschirme zusammen und ermöglicht die Fernverwaltung von Inhalten.
Welche Funktionen bietet eine LED-Sendekarte? Ist sie das Richtige für Ihr Projekt? Lesen Sie diesen Artikel, um mehr darüber zu erfahren.
Hauptfunktionen einer LED-Sendekarte
Eine LED-Sendekarte ist eine entscheidende Komponente für den Betrieb von LED-Displays. Sie fungiert als das “Gehirn” des Systems und steuert die Umwandlung der Quellsignale, das Zusammenfügen von Bildern über verschiedene Zonen hinweg und die Verteilung der Pixelbeleuchtungssignale.
Während der Anzeige von Inhalten auf einem LED-Bildschirm erfüllt die LED-Sendekarte folgende Hauptfunktionen:
Quellsignalumwandlung

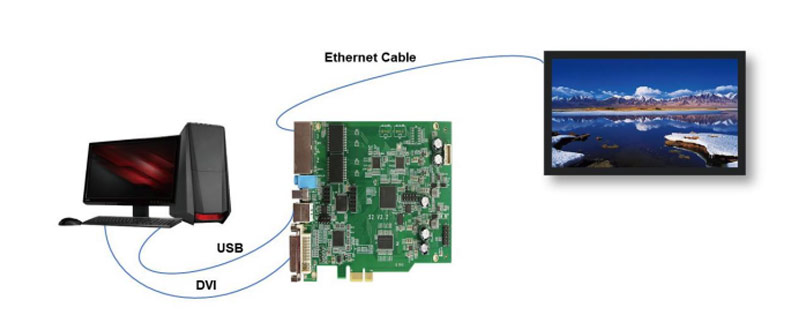

Die Sendekarte verbindet das Quellgerät mit dem LED-Display und fungiert als Signalübermittler zwischen beiden. Ihr primärer Arbeitsablauf ist wie folgt:
Empfangen von Inhaltsquellensignalen → Konvertieren und Komprimieren der Inhaltsquellensignale → Übertragen der konvertierten Signale an die LED-Empfangskarten auf den LED-Modulen gemäß einem festgelegten Muster.
Erst nachdem die Signale von der Sendekarte umgewandelt und verarbeitet wurden, kann das LED-Display die Signale lesen und den Inhalt korrekt anzeigen.

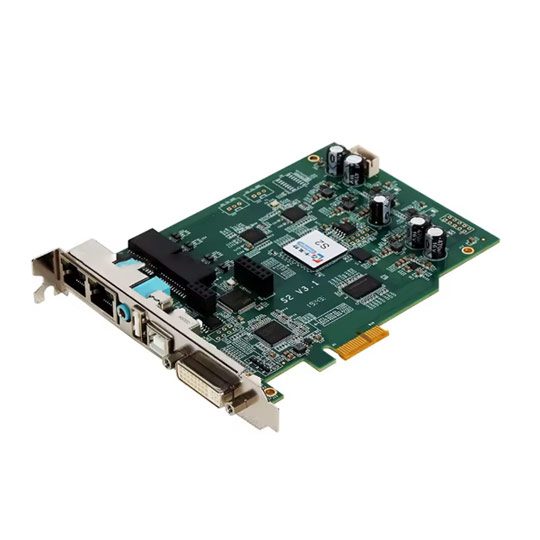

Bildparameteroptimierung
Sobald die Verbindung zur Sendekarte hergestellt ist, können Sie mithilfe der zugehörigen Software die Wiedergabeparameter des LED-Displays in Echtzeit anpassen, z. B. Bildschirmhelligkeit, Bildkontrast und Bildwiederholfrequenz.
Durch die Feinabstimmung dieser Parameter auf Basis der tatsächlichen Umgebung und der anzuzeigenden Inhalte können Sie die Bildqualität deutlich verbessern und Ihre Inhalte so für das Publikum ansprechender gestalten.
Automatische Helligkeitsanpassung
Die Sendekarte verfügt über einen Anschluss für einen Lichtsensor. Sie können sich an JYLED wenden, um einen Helligkeitssensor integrieren zu lassen.
Diese Funktion ermöglicht es Ihrem LED-Display, die Helligkeit automatisch an die Umgebungslichtverhältnisse anzupassen. So wird ein klares und angenehmes Seherlebnis gewährleistet, während gleichzeitig der Energieverbrauch reduziert und Ihre Betriebskosten gesenkt werden.

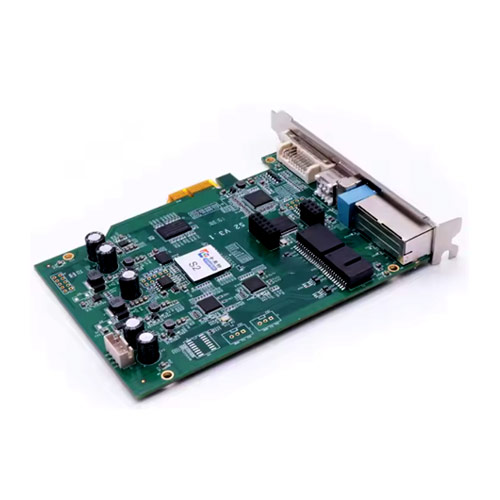

Signal-Backup und -Wiederherstellung
Die Senderkarte verfügt über eine Datensicherungsfunktion, die übertragene Daten automatisch sichert und so Signalverluste bei Notunterbrechungen verhindert. Die Daten lassen sich per Software mit einem Klick wiederherstellen, wodurch die Signalstabilität während des Betriebs des LED-Bildschirms gewährleistet wird.

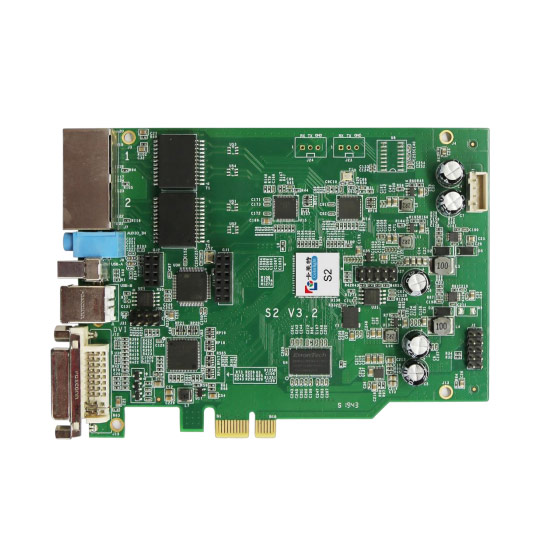

Wiedergabe lokaler Inhalte
Die Senderkarte verfügt über einen integrierten Speicher. Beispielsweise reserviert eine 8-GB-Senderkarte 4 GB für Systemdaten und 4 GB für vom Benutzer hochgeladene Inhalte.
Sobald die Quellinhalte hochgeladen sind, kann das LED-Display die Inhalte lokal in einer Schleife abspielen, ohne dass eine Internetverbindung erforderlich ist.
Es kann beispielsweise kontinuierlich voreingestellte Werbespots, Event-Promotions und mehr abspielen, wodurch die Einrichtung Ihres Geräts vereinfacht und die Bildschirmverwaltung einfacher und bequemer wird.

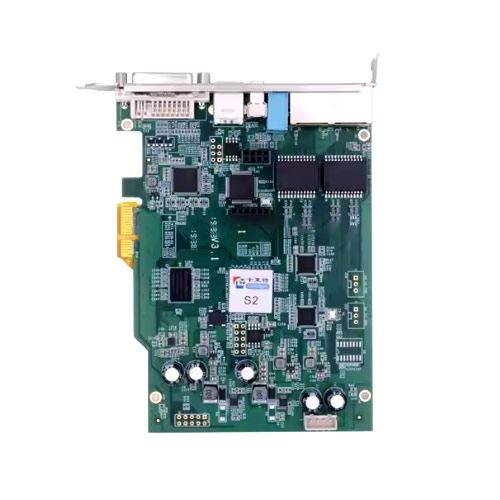

Stromschutz
Die Stromversorgungsschnittstelle der LED-Sendekarte verfügt über einen Verpolungsschutz. Bei falscher Polung der Stromversorgung schaltet sich die Sendekarte automatisch ab.
Diese Schutzschaltung schützt die Komponenten sowohl der Sendekarte als auch des Displays wirksam und verlängert so die Lebensdauer des Geräts.
LED-Sendekarte vs. LED-Empfangskarte: Worin liegt der Unterschied?
Neben der LED-Sendekarte spielt auch die LED-Empfangskarte eine entscheidende Rolle für den Betrieb eines LED-Displays. Die Unterschiede zwischen den beiden sind folgende:
| Hauptfunktion | Kontrollbereich | Installationsort | Signalübertragungsverfahren | Anzahl der unterstützten LED-Displays | |
| LED-Sendekarte | Wandelt Quellsignale um und überträgt sie an die Empfangskarte. | Eine einzelne Sendekarte kann Inhalte für den gesamten Bildschirm verwalten. | Es ist auf einem Steuergerät installiert; in den meisten Fällen ist es vom Display getrennt, einige sind jedoch in All-in-One-Displays integriert. | Empfängt Quellsignale über HDMI oder DVI und überträgt sie über Ethernet an die Empfangskarte. | In den meisten Fällen werden nur 1–2 Karten pro Bildschirm benötigt. |
| LED-Empfangskarte | Empfängt die von der Sendekarte übertragenen Signale und verteilt sie an die LED-Module. | Eine einzelne Empfängerkarte unterstützt die Steuerung nur eines LED-Moduls. | Im LED-Gehäuse installiert | Empfängt Signale über Ethernet und leitet sie an LED-Module weiter. | Jedes LED-Modul benötigt eins |
Ob es sich um eine LED-Sendekarte oder eine LED-Empfangskarte handelt, beides sind wesentliche Komponenten für den Betrieb des Displays.
Normalerweise sind beim Kauf eines LED-Displays die entsprechenden Empfangskarten bereits im Bildschirm integriert, sodass Sie nur noch die Spezifikationen und das Modell der Sendekarten berücksichtigen müssen.
Wenn Sie sich bei der Auswahl der passenden LED-Sendekarten für Ihr Displayprojekt unsicher sind, können Sie uns über das Beratungsfenster auf der offiziellen JYLED-Website kontaktieren. Unsere Vertriebsspezialisten unterstützen Sie gerne bei der Entwicklung eines geeigneten Konfigurationsplans für die Sendekarten.
LED-Sendekarte vs. LED-Display-Player vs. LED-Videocontroller: Wie wählt man die richtige aus?
Für die Steuerung und Verwaltung von LED-Bildschirmen sind derzeit die drei gebräuchlichsten Produkttypen auf dem Markt: LED-Sendekarten, LED-Display-Player und LED-Videocontroller.
Worin genau unterscheiden sich diese drei Arten von Steuergeräten? Und wie treffen wir die richtige Wahl? Bitte beachten Sie die folgende Tabelle:
| Tragfähigkeit | Merkmale | Preis | Empfohlene Anwendungen | |
| LED-Sendekarte | Unterstützt 600.000 – 1,3 Millionen Pixel | Konvertierung von Quellsignalen, Videosplektrumierung, Bildoptimierung, Fernverwaltung, Signalsicherung | $49 – $399 | LED-Autobahnschilder, LED-Displays in kleinen Einzelhandelsgeschäften |
| LED-Display-Player | Unterstützt 650.000 – 8,29 Millionen Pixel | Signalkonvertierung der Inhaltsquelle, 2–4 Bild-in-Bild-Fenster, Signalsicherung, Fernverwaltung | $149 – $799 | LED-Displays in Einkaufszentren, Konferenzräumen und an Lichtmasten |
| LED-Videosteuerung | Unterstützt 2,3 bis 13 Millionen Pixel | Signalkonvertierung der Inhaltsquelle, 2–12 Bild-in-Bild-Fenster, Signalsicherung, 3D-Effekte, Bildskalierung | $499 – $5,999 | Virtuelle LED-Displays, 4K-LED-Displays, Heimkino-LED-Displays |
Wie in der obigen Abbildung dargestellt, sollten Sie bei der Auswahl der geeigneten LED-Display-Steuergeräte folgende Aspekte berücksichtigen:
- Wenn Ihr LED-Display sehr klein ist und die abgespielten Inhalte relativ einfach sind, empfehlen wir Ihnen, eine LED-Sendekarte zu wählen, um Ihr Kaufbudget zu schonen;
- Wenn Ihr LED-Display eine mittlere Größe hat, aus mehreren Bildschirmen besteht oder an einem entfernten Ort installiert ist, können Sie sich für einen LED-Display-Player entscheiden, um die Verwaltung zu vereinfachen;
- Wenn Ihr LED-Display groß ist, eine hohe Pixelanzahl aufweist, in einer High-End-Umgebung eingesetzt wird und höchste Bildqualität erfordert, empfehlen wir dringend einen LED-Videocontroller.

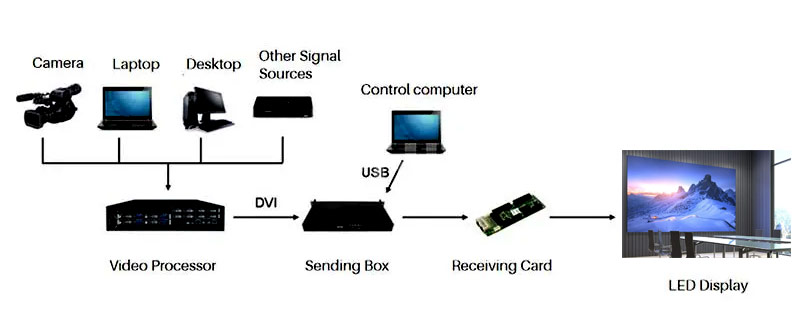

Schaltplan eines LED-Videoprozessors
Zu den aktuell auf dem Markt erhältlichen, beliebten Marken für LED-Sendekarten gehören Novastar, Colorlight und Huidu. Unabhängig von der Marke, die Sie benötigen, können Sie die entsprechenden Produkte bei JYLED zu wettbewerbsfähigen Preisen erwerben.
Sie können Geräte wie Computer, Tablets oder Smartphones verwenden, um die Funktionen mithilfe der mitgelieferten Software für die LED-Sendekarte zu steuern.
Ohne eine LED-Sendekarte zur Umwandlung des Quellsignals und zur Steuerung der Wiedergabeeffekte kann das LED-Display weder das Quellsignal lesen noch Inhalte korrekt anzeigen, indem es Bilder aus verschiedenen Bereichen nacheinander auf die LED-Module projiziert.
Ja, sie fungieren im Arbeitsablauf als Eltern-Kind-Komponenten. Die LED-Sendekarte ist für die Übertragung des umgewandelten Signals an die LED-Empfangskarte zuständig, welche das Signal dann liest und an die LED-Module weiterleitet.
Es unterstützt beides. Die LED-Sendekarte kann entweder nur die asynchrone Steuerung unterstützen oder gleichzeitig sowohl den asynchronen als auch den synchronen Steuerungsmodus.
