光ファイバーコンバーターに対応したプロセッサに接続すると、LEDスクリーンは光ファイバーコンバーターモードを有効にして、効率的な長距離コンテンツ伝送を可能にする。.
市場には様々なブランドの光ファイバーコンバーターが出回っていますが、Novastarの光ファイバーコンバーターは、その強力な伝送性能と優れた製造品質で際立っています。では、Novastarの光ファイバーコンバーターはあなたのプロジェクトに最適でしょうか？この記事を読んでご確認ください。.
Novastarファイバーコンバーターとは何ですか？
Novastarファイバーコンバーターは、LEDスクリーンを制御するために使用される装置です。LEDスクリーン制御システムに接続すると、光ファイバー受信機および光ファイバーケーブルと接続され、LEDスクリーンが光ファイバーを介して信号を送信できるようになります。.
光ファイバーコンバーターは通常、両端（LEDスクリーンとLED制御装置）に設置する必要があります。コンバーターは、まず制御装置から出力される電気信号を光信号に変換し、これらの信号を長距離にわたって高速伝送できるようにします。LEDスクリーンに到達すると、コンバーターは光信号を再び電気信号に変換し、LEDスクリーンに送信します。.
光ファイバー出力インターフェースを備えた一部の光ファイバーコンバーターでは、LEDディスプレイ側にコンバーターを1台だけ設定すれば済みます。.
LEDスクリーンにNovastarファイバーコンバーターが必要な理由とは？
より長い信号伝送距離
従来のLEDスクリーン制御方式では、信号伝送距離は通常100メートル以内に制限されます。しかし、Novastarの光ファイバーコンバーターを使用すれば、信号伝送距離は数キロメートル、場合によっては数十キロメートルにも達するため、制御室とLEDスクリーンを分離して、より便利なスクリーン管理が可能になります。.
光ファイバーコンバーターがサポートする伝送距離は、デバイスの種類によって異なります。Novastarの光ファイバーコンバーターは、一般的に次の2種類があります。
- シングルモードのNovastar光ファイバーコンバーター：直径9マイクロメートルの小径光ファイバーケーブルを使用して、最大20キロメートルの距離で信号を伝送します。.
- マルチモードNovastar光ファイバーコンバーター：直径約60マイクロメートルの光ファイバーケーブルを使用して、複数の信号線を伝送します。伝送される信号数が多く、伝送範囲も広いため、これらの機器の一般的な伝送距離は300メートルから5キロメートル程度です。.
ゼロレイテンシーモード
光ファイバーコンバーターは、電気信号を光信号に変換して伝送する装置であり、光信号は非常に高速で伝送される。.
大規模なソース信号を送信する場合でも、高速かつ遅延のない伝送を実現し、視聴者に滑らかで同期のとれた映像を提供します。ライブイベント、放送録画、その他同様のシナリオでは、コンテンツを画面に瞬時に表示できる機能が不可欠です。.
追加のアプリケーションをインストールする必要はありません
Novastarの光ファイバーコンバーターは、便利なプラグアンドプレイデバイスです。基本的な信号変換の場合、コンバーターをケーブルでLEDスクリーンとLED制御機器に接続し、電源に差し込むだけで使用できます。制御ソフトウェアのインストールや高度なデバッグに時間を費やす必要はありません。.
ファームウェアのアップデートを行うには、NovaLCTソフトウェアをインストールする必要があります。.
電磁干渉に強い信号
ノバスター光ファイバーコンバーターによって伝送される光信号は、電気信号とは異なり、環境中の電磁干渉の影響をほとんど受けません。.
これにより、安定した信号伝送と鮮明で滑らかな画面表示が保証され、信号干渉やその他の問題によって引き起こされる画面のちらつきを防ぎ、現場作業への悪影響を回避できます。.
過酷な環境下でも安定した動作を実現
Novastarの光ファイバーコンバーターの一部のモデルはIP65の保護等級を備えており、湿気や埃がデバイス内部に侵入して部品を損傷するのを効果的に防ぎます。.
-20℃～70℃の動作温度範囲を持つこれらのデバイスは、産業環境や高温条件などの過酷な環境下でも、安定した信頼性の高い動作を維持できます。.
Novastarの人気光ファイバーコンバーターの仕様
以下は、人気のあるNovastar製光ファイバーコンバーター数機種の仕様比較表です。

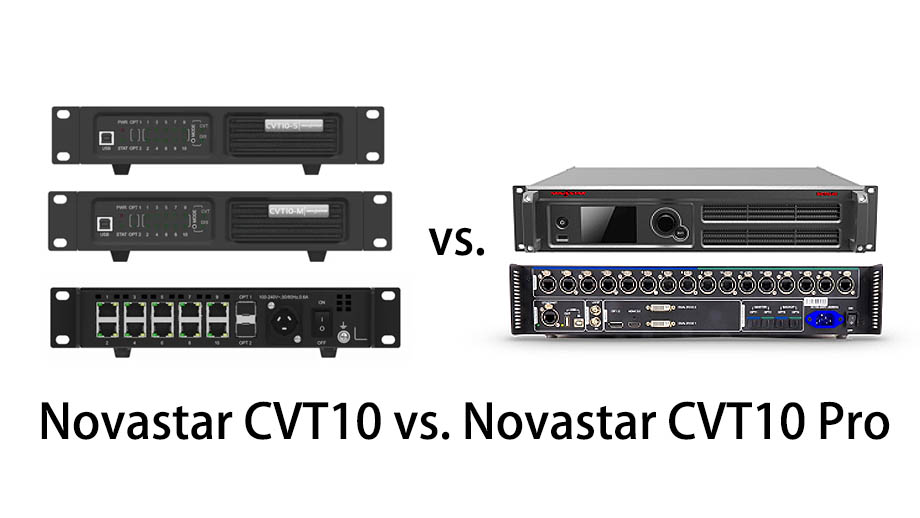

| 比較対象品目 | ノヴァスター CVT310 | ノヴァスター CVT320 | ノヴァスター CVT10 | ノヴァスター CVT10 プロ | ノヴァスター CVT4K-S |
| デバイスの種類 | マルチモード | シングルモード | シングルモードまたはマルチモード | シングルモードまたはマルチモード | シングルモード |
| 光ファイバーポート | 1 × LC（デュアルコア） | 1 × LC（デュアルコア） | 2 × LC（デュアルコア） | 2 × LC（デュアルコア） | 4 × LC（デュアルコア） |
| イーサネットポート | ギガビットイーサネット×1 | ギガビットイーサネット×1 | 10 × ギガビットイーサネット | 10 × ギガビットイーサネット | 16 × ニュートリックポート |
| 対応伝送距離 | 300メートル | 15キロメートル | 10キロメートル（シングルモード）、300メートル（マルチモード） | 10キロメートル（シングルモード）、300メートル（マルチモード） | 10キロメートル |
| データレート | 1.25 Gb/s | 1.25 Gb/s | 9.95～11.3 Gb/s | 9.95～11.3 Gb/s | 9.95～11.3 Gb/s |
| 消費電力 | 3.5W | 3.5W | 18 W | 22W | 21 W |
| 動作温度 | -20℃～70℃ | -20℃～70℃ | -20℃～55℃ | -20℃～55℃ | -20℃～60℃ |
| 保護等級 | / | / | / | IP65 | / |
| 電源コネクタ | 3ピンソケット×1 | 3ピンソケット×1 | T型ソケット×1 | 1 × PowerCON | 3ピン電源ソケット×1、PowerCON×1 |
| 品質認証 | KC、CE、RoHS、PSE、EAC、FCC、IC | KC、CE、RoHS、PSE、EAC、FCC、IC | RoHS、FCC、CE、IC、RCM | RoHS、FCC、CE、CBIC、RCM、KC、UL | RoHS、UL&CUL、FCC、CE、EAC、CB、IC、RCM |
| 寸法 | 149.0 mm × 135.0 mm × 38.0 mm | 149.0 mm × 135.0 mm × 38.0 mm | 254.3 mm × 290 mm × 43.6 mm | 482.6 mm x 280 mm x 88.1 mm | 500 mm × 386 mm × 96.0 mm |
| 重さ | 0.53 kg | 0.53 kg | 2.1 kg | 5.9 kg | 4.6 kg |
| 冗長設計 | なし | なし | OPT2 バックアップポート | OPT2 バックアップポート | デュアル電源：OPT3およびOPT4スタンバイ |
Novastarファイバーコンバータの応用事例

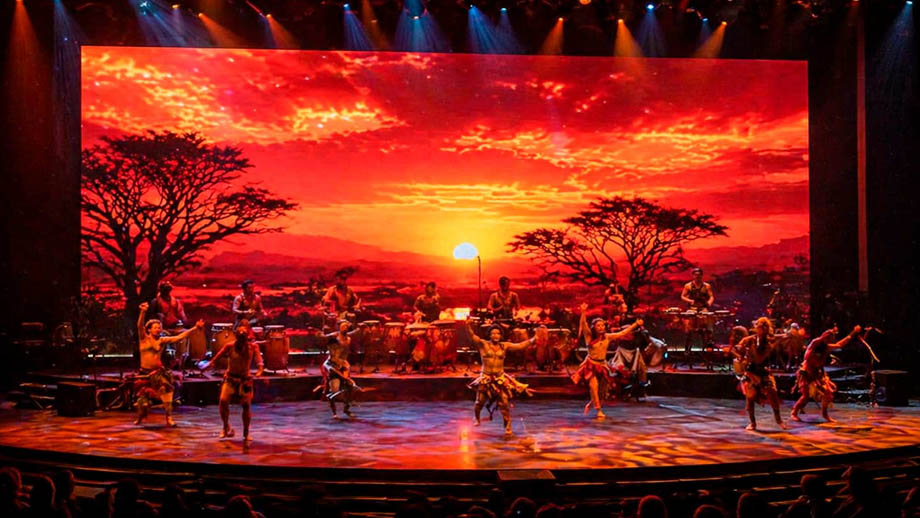

舞台公演
大型ステージで使用されるLEDディスプレイ パフォーマンスは通常、イベント会場の観客に高精細な映像を提供するために高解像度で行われ、カメラで撮影される元のコンテンツも比較的高解像度である。.
Novastar CVT4K-Sをコンバーターとして使用することで、その16個のNeutrikイーサネットポートは大容量のソース信号を高速伝送し、現場のスクリーンに鮮明で安定した、遅延のない画像を表示します。.
産業環境
建設現場や工場など、粉塵レベルが比較的高い過酷な環境には、Novastar CVT10 Proが最適です。IP65の保護等級を備えているため、厳しい環境下でも安定した動作を保証し、長寿命を実現することで、メンテナンスによる損失を回避できます。.
大規模見本市
展示会用LEDスクリーン 大規模な展示会場から映像を放送する際に、光ファイバーが使用されることがあります。このような、安定した効率的なコンテンツ伝送が求められる場面では、Novastarの光ファイバーコンバーターを使用することで、表示目的を正確に達成できます。.
放送スタジオ
清潔で美しい番組収録スペースを確保するため、放送スタジオのLEDスクリーンは通常、コントロールルームからある程度離れた場所に設置されます。Novastarの光ファイバーコンバーターを接続することで、LEDスクリーンコントローラーの伝送距離が従来の100メートル制限を超え、高速かつ長距離の信号伝送が可能になります。.
Novastarファイバーコンバーターで不安定な伝送をトラブルシューティングする方法は？
光ファイバー伝送が不安定な場合は、以下を確認してください。
- ケーブルの曲げ半径：ケーブルの曲げ半径が定格範囲内であることを確認してください。一般的に、ケーブルの直径の少なくとも10倍の曲げ半径を維持することが推奨されます。.
- コネクタ：コネクタの清掃状態を確認し、ほこりや油分が伝送性能に影響を与えないようにしてください。.
- 伝送距離：Novastarの光ファイバーコンバーターは機種によって対応伝送距離が異なります。実際の伝送距離が機器の最大伝送距離に近づくと、信号伝送が不安定になる場合があります。.
- 光ファイバーの品質：低品質の光ファイバーケーブルは、信号伝送の不安定化を引き起こす可能性があります。OM3またはOM4認証済みの光ファイバーの使用をお勧めします。.
よくある質問
マルチモードNovastarファイバーコンバーターとシングルモードNovastarファイバーコンバーターは一緒に使用できますか？
いいえ。シングルモード光ファイバーコンバーターとマルチモード光ファイバーコンバーターは、コア径と光分散特性が異なるため、互換性がありません。.
単一のLEDディスプレイプロジェクトでは、複数のシングルモード光ファイバーコンバーター、または複数のマルチモード光ファイバーコンバーターのいずれかを同時に使用することしかできません。.
スポーツ用LEDディスプレイには、どのNovastarファイバーコンバーターを使用すべきでしょうか？
スポーツ用LEDディスプレイでは、高精細な映像を実現するために、送信される試合映像は通常、高解像度、極めて高いフレームレート、そして非常に大量のコンテンツを備えている。.
Novastar CVT10-S、CVT4K-S、またはNovastar CVT10 Pro-Sのいずれかをお選びいただくことをお勧めします。これら3種類のコンバーターは、高い耐荷重性能と長い伝達距離を備えているため、お客様のプロジェクトのニーズに最適です。.
Novastarの光ファイバーコンバーターの価格はいくらですか？
市場価格はモデルによって大きく異なります。Novastar CVT310やNovastar CVT320などのエントリーレベルのデバイスの場合、価格は通常$ 100から$ 300の範囲です。Novastar CVT10やNovastar CVT4K-Sなどのハイエンドモデルの場合、市場価格は$ 1,500から$ 3,000の範囲になることがあります。.
Novastarの光ファイバーコンバーターは使いにくいですか？
いいえ、複雑ではありません。Novastarの光ファイバーコンバーターは組み立て不要です。パッケージを受け取ったら、プラグを差し込むだけで使用できます。さらに、追加のソフトウェアのインストールも不要なので、非常に便利で素早く使用できます。.
光ファイバーコンバーターなしでLEDスクリーンは正常に動作しますか？
はい。LEDスクリーンに光ファイバーコンバーターを設置するのは、コンテンツの伝送と光ファイバーコンバーターモードでのスクリーン管理のためだけです。このモードを使用しなくても、ビデオコントローラーモードまたはバイパスモードを使用してスクリーンを管理できます。.
まとめ
LEDディスプレイを、制御室がLEDスクリーンから遠く離れた大規模な環境で使用する場合、LED制御機器と併用するNovastarファイバーコンバーターを購入することで、プロジェクトにおいて安定した高速かつ超長距離の信号伝送を実現できます。.
LEDスクリーン調達やLED制御機器など、その他のご質問がございましたら、お気軽にJYLEDまでお問い合わせください。より詳しい情報をご提供いたします。.
