LED 디스플레이 제품에 대한 언급을 보셨을 가능성이 높습니다. 새로 고침 속도 좋다 1920Hz 또는 3840Hz. 이것들 LED 디스플레이 새로 고침률 실제로 PWM 디밍에 사용되는 주파수에서 파생된 것입니다. PWM 디밍에 대해 더 자세히 알아보겠습니다.
PWM 디밍이란 정확히 무엇인가요?
PWM 디밍(펄스 폭 변조)은 조명 장비의 평균 출력 전력을 줄여 밝기를 제어하는 방식입니다.
구체적으로 말하면, PWM 디밍은 부하와 전원 사이에서 LED 조명을 매우 높은 주파수로 빠르게 켜고 끄는 방식으로 LED의 점등 시간과 꺼짐 시간을 변경합니다.
온타임은 LED가 빛을 내는 기간을, 오프타임은 LED가 꺼지는 기간을 나타냅니다. LED 화면 밝기 값이 0이면 조명이 완전히 꺼집니다. 이 방법은 조명 장치의 밝기를 조절합니다.
PWM은 디밍 신호로서 어떻게 작동하는가
디밍 신호로서 PWM은 각각 교대로 나타나는 피크와 트로프를 포함하는 여러 개의 구형파 펄스로 구성됩니다.
PWM 신호가 높은 레벨일 때(즉, 신호가 켜져 있을 때), 신호 강도가 높아져 최고점에 도달합니다. 반대로, PWM 신호가 낮은 레벨일 때(즉, 신호가 꺼져 있을 때), 신호 강도가 낮아져 최저점에 도달합니다.
듀티 사이클
조광 분야에서 듀티 사이클은 PWM 신호의 온 시간과 전체 온/오프 시간의 비율을 나타냅니다. PWM 신호의 듀티 사이클이 100%이면 신호가 계속 켜져 있어 LED 램프가 최대 밝기로 빛을 발산합니다.
듀티 사이클이 15%일 경우, PWM 신호의 15%만 활성화되고 나머지 85%는 비활성화되어 LED 밝기가 낮아집니다.
요약하자면, PWM 디밍은 신호의 듀티 사이클을 유연하게 조정하여 평균 출력 전력을 변경함으로써 LED 밝기를 정밀하게 제어하고 원하는 휘도 수준을 구현합니다.
빈도
주파수는 PWM 디밍에서 매우 중요한 개념으로, PWM 신호가 꺼진 상태에 비해 켜진 상태로 머무는 총 시간을 나타냅니다. 이 시간은 일반적으로 사이클 단위로 측정됩니다.
일반적인 LED 디스플레이를 예로 들면, PWM 신호 주파수가 높을수록 더욱 정밀한 밝기 제어가 가능해져 더욱 부드럽고 자연스러운 화면을 구현할 수 있습니다. 이는 LED 디스플레이에서 발생하는 깜빡임, 끊김 및 기타 화면 왜곡 현상을 크게 줄여줍니다.
밝기 조절 시에는 25kHz 이상의 주파수를 사용하는 것이 좋습니다. 이러한 초고주파수는 매우 빠른 장치 제어를 가능하게 하여 사람의 눈에 보이는 깜빡임을 없애줍니다.
PWM 디밍은 비디오 녹화 또는 기타 움직임이 많은 시나리오와 같은 응용 분야에 특히 적합합니다.
LED 드라이버 출력의 동작 원리로서 PWM
PWM 디밍의 작동 원리 LED 디스플레이 드라이버 출력 과정은 PWM 신호를 LED 드라이버에 인가되는 직류 전압으로 변환하는 것을 포함합니다. 그러면 드라이버는 LED 램프에 적절한 전류를 공급합니다.
PWM 출력 회로는 고주파로 LED의 직류 전류를 빠르게 차단하여 LED가 도통 상태와 비도통 상태를 번갈아 가며 작동하게 합니다. 이러한 빠른 도통/비도통 상태의 반복은 LED에서 안정적이고 정밀한 광 출력을 보장합니다.
조명기구 및 LED 디스플레이에서 PWM 디밍의 장점
조명기구에서 PWM 디밍의 장점
안정적인 출력
PWM 디밍은 높은 출력 정밀도를 제공합니다. 조명 기구에 적용하면 눈부심 없이 안정적이고 부드러운 빛을 유지하면서 원하는 밝기 수준으로 정확하게 조절하여 최적의 시각적 경험을 제공합니다.
또한, 밝기를 적절히 조절하면 색상 편차가 최소화되어 색상 일관성이 매우 뛰어납니다.
에너지 효율성
위에서 설명한 바와 같이, PWM 디밍은 전류가 흐르는 시간을 켜짐과 꺼짐 상태를 반복하여 조절함으로써 밝기를 제어합니다. 이러한 방식은 에너지 소비를 크게 줄이고 전반적인 에너지 효율을 향상시킵니다. 조명 시스템.
신속한 대응
PWM 디밍 시스템은 매우 빠른 응답 속도를 자랑하며, 밝기 명령을 즉시 해석하여 조명 기구로 전송합니다.
주변광 변화에 따라 조명 밝기를 실시간으로 조절해야 할 경우, PWM 디밍이 가장 적합한 방식입니다.
비용 절감
PWM 디밍 시스템은 복잡한 부품(예: 무거운 트랜지스터)이 필요하지 않은 비교적 간단한 제어 회로를 특징으로 합니다. 방열판 또는 선형 전압 조정기)를 사용하면 제조 비용이 절감됩니다.
이러한 특징 덕분에 일반 가정용 조명기구 또는 휴대폰 화면에 적합합니다. 예산이 빠듯하다면 PWM 디밍은 비용 효율적인 해결책이 될 수 있습니다.
LED 디스플레이에서 PWM 디밍의 장점
일관된 색상 품질
PWM을 사용하여 LED 디스플레이의 밝기를 조절할 때, 색상 품질은 다양한 밝기 수준에서도 변화 없이 안정적으로 유지되어 생생한 영상을 제공합니다.
정밀한 밝기 조절
PWM은 조절을 통해 디스플레이 밝기를 정밀하게 제어합니다. LED 칩 조명. 칩 밝기가 최대 범위 내에 있는 한, 디스플레이는 균일한 밝기를 유지하여 뛰어난 시각적 효과를 제공합니다.
연장된 수명
PWM 디밍은 내부 칩의 열 스트레스를 줄이고 전체 작동 온도를 낮춥니다. 이는 고온에 장시간 노출되는 것을 방지하여 디스플레이의 수명을 효과적으로 연장하고 유지 보수 및 교체 비용을 절감합니다.
유연한 색온도 조절
PWM 및 PWMB 신호를 통해 해당 LED 비드를 제어함으로써 LED 디스플레이의 색온도를 유연하게 조절할 수 있습니다.
디스플레이에서 따뜻한 색조의 분위기를 연출해야 할 경우, 빨간색 LED는 더 오랫동안 켜두고, 녹색과 파란색 LED는 더 짧은 시간 동안 켜야 합니다.
따라서 표시되는 이미지의 전체적인 색온도는 따뜻하게 보일 것입니다.
다른 색온도를 구현하는 데에도 동일한 방법이 적용됩니다. PWM 디밍은 유연한 색온도 조절 기능을 제공하여 다양한 테마 환경에 맞춰 사용할 수 있습니다.
PWM 디밍의 잠재적 문제점 및 대안 솔루션
LED 디스플레이나 조명기구에 PWM 디밍을 구현할 때 다음과 같은 문제가 발생할 수 있습니다. 이러한 문제의 원인과 해결책을 자세히 설명하겠습니다.
PWM 플리커
조명 장비나 LED 디스플레이의 밝기를 조절할 때 1000Hz 미만의 주파수를 사용하면 깜빡임 현상이 발생할 수 있습니다. 깜빡임에 민감한 사람들은 어지럼증이나 눈의 피로와 같은 부작용을 경험할 수 있습니다.
이 문제를 해결하려면 광원의 전압 레벨을 적절하게 조정하거나 PWM과 DC 디밍을 결합한 디스플레이를 사용하여 깜빡임을 없앨 수 있습니다.
전자기 간섭
PWM 방식은 LED 조명을 빠르게 켜고 끄는 방식으로 밝기를 조절하기 때문에 신호 전환 중에 전자기 간섭이 쉽게 발생합니다. PWM 주파수가 높을수록 이러한 간섭이 증폭됩니다.
전자기 간섭을 줄이려면 신호 생성 회로 또는 장치를 금속 차폐재와 같은 재료로 차폐하는 것을 고려하십시오.
호환성 문제
일부 LED 드라이버는 PWM 디밍과 호환되지 않습니다. 구매 전에 드라이버에 PWM 호환 여부가 명시되어 있는지 확인하십시오. PWM 디밍을 위해 특별히 설계된 LED 드라이버를 우선적으로 고려하십시오.
밝기 조절이 작동하지 않습니다.
LED 전구의 밝기를 조절해도 변화가 없다면, 해당 전구가 디밍 기능을 지원하지 않거나 드라이버가 전구와 호환되지 않는 것일 수 있습니다. 전구나 드라이버를 구매하기 전에 항상 디밍 기능 및 PWM 호환성을 확인하십시오.
PWM 디밍의 실제 적용 사례

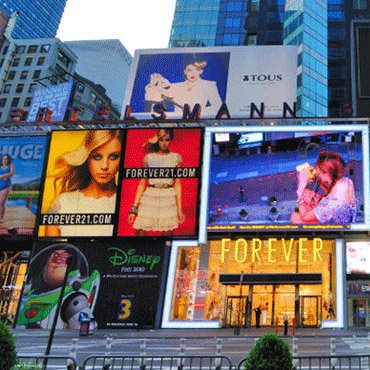

LED 디스플레이
PWM 디밍은 LED 디스플레이의 밝기, 주사율 및 기타 매개변수를 제어하는 데 필수적입니다.
예를 들어, PWM을 통한 밝기 조절은 다양한 밝기 수준에서 이미지 선명도와 색상 충실도를 유지하면서 비용 효율적인 구현을 제공하므로 대부분의 LED 디스플레이 제조업체에서 선호하는 방식입니다.
LED 조명
PWM 디밍은 현재 가로등과 다양한 가정용 조명기구에 널리 적용되고 있습니다.
이 제품은 에너지 효율을 저하시키지 않으면서 날씨 조건과 시간대에 따라 부드럽고 정밀한 밝기 조절이 가능하여 실용적인 요구 사항을 완벽하게 충족합니다.
모터 제어
산업용으로 사용되는 대부분의 DC 모터는 PWM 디밍 방식을 사용하여 속도를 조절하고 안정적인 범위 내에서 작동합니다. 이는 수동 조작 없이도 안정적이고 효율적인 성능을 보장하여 시간과 비용을 크게 절감해 줍니다.
스마트폰
중급에서 고급형 스마트폰은 다음을 사용합니다. OLED 및 AMOLED 디스플레이 기술은 PWM 디밍을 활용합니다.
이 기술은 대부분의 눈에는 감지할 수 없는 매우 높은 주파수의 깜빡임을 통해 화면 밝기를 조절합니다. 그러나 일부 예민한 사용자는 이 깜빡임으로 인해 눈의 불편함을 느낄 수 있습니다.
결과적으로, Realme 10 Pro+와 Honor 90과 같은 일부 스마트폰은 이 문제를 해결했습니다. 이 기기들은 최대 2160Hz 및 3840Hz의 PWM 주사율을 사용하여 사용자의 시각적 편안함을 크게 향상시켰습니다.
요약
위 내용은 PWM 디밍의 장점, 작동 원리 및 적용 분야에 대한 포괄적인 정보를 제공합니다. 이를 통해 PWM 디밍에 대한 이해를 더욱 깊게 할 수 있기를 바랍니다.
자주 묻는 질문
다른 조광 방식 대신 PWM 조광 방식을 선택하는 이유는 무엇일까요?
대부분의 최신 조명 기구는 점점 더 정교한 조광 기능을 요구합니다.
다른 디밍 방식들은 유연한 밝기 조절을 가능하게 하지만, 종종 색상 왜곡을 유발합니다. PWM 디밍은 이러한 문제를 해결하면서 부드럽고 완벽한 디밍 성능을 제공합니다.
PWM 디밍이 LED 디스플레이의 이미지 해상도를 향상시킬 수 있을까요?
아니요. 이미지 해결 LED 디스플레이의 해상도는 픽셀 피치에 따라 결정됩니다. LED 모듈 사용된.
픽셀 피치가 작을수록 해상도가 높아지는데, 이는 PWM 디밍과는 무관합니다. 따라서 PWM 디밍은 LED 디스플레이의 이미지 해상도를 향상시킬 수 없습니다.
PWM 디밍을 구현한 후에도 LED 디스플레이를 계속 유지 관리해야 하나요?
네. PWM 디밍은 밝기와 색온도만 조절합니다. 시간이 지남에 따라 내부 부품이 열화되어 교체가 필요할 수 있습니다. 또한 표면에 먼지가 쌓이면 열 방출이 저하될 수 있으므로 정기적인 청소가 필요합니다.
LED 조명에서 PWM 디밍과 전류 디밍의 차이점은 무엇인가요?
PWM 디밍은 LED를 빠르게 켜고 끄는 방식으로 밝기를 정밀하게 제어하여 원래 색온도를 유지합니다.
전류 감쇠 방식은 LED를 통해 흐르는 실제 전류량을 줄여 밝기를 조절하는 방식입니다. 이 방식은 밝기에 약간의 변화를 줄 수 있으며 LED의 색온도에 영향을 미칠 수도 있습니다.
스마트폰에서 PWM 디밍 기능을 비활성화할 수 있나요?
현재로서는 Motorola Edge Plus 2023만이 PWM 디밍 기능을 완전히 끌 수 있습니다. 대부분의 스마트폰은 이 기능을 지원하지 않지만, 화면 밝기를 50%로 낮추면 PWM 디밍의 영향을 줄일 수 있습니다.
