Novastar es uno de los principales fabricantes de software de control de LED en el Pantalla LED Industria. El software de calibración Novastar es muy eficaz para abordar problemas como la falta de uniformidad en el brillo y la visualización del color en las pantallas LED.
En este artículo, exploraremos la guía de usuario para la calibración de Novastar.
¿Por qué utilizar la calibración Novastar?
Durante el uso diario de las pantallas LED, a veces notamos que el color general o el brillo de la pantalla no es completamente uniforme.
Esto no se debe a un fallo de la pantalla LED, sino a una diferencia de color causada por las diferentes longitudes de onda de la luz visible que el ojo humano puede detectar. El ojo humano puede detectar diferencias de color con longitudes de onda tan pequeñas como 3-4 nm, mientras que el error de longitud de onda de los chips LED fabricados por las fábricas de LED es de menos de 10 nm, lo cual cumple con los estándares especificados.
Por ejemplo, si dos chips LED adyacentes en una pantalla LED emiten luz con longitudes de onda de 646 nm y 643 nm, respectivamente, la diferencia de color entre ambos chips cumple con los estándares de calidad de fábrica. Sin embargo, al visualizarse en la pantalla LED, aún se puede percibir una ligera diferencia de color a simple vista. En estos casos, el problema suele solucionarse con la calibración Novastar.
¿Qué problemas con las pantallas LED se pueden solucionar mediante la calibración Novastar?
Distorsión de la pantalla
Cuando el brillo de los LED adyacentes de la pantalla no se muestra como se espera, algunos LED son demasiado tenues y otros demasiado brillantes. Un brillo excesivo puede interferir con la visualización de los LED cercanos, causando distorsión o deformación del patrón de visualización en esa área.
Después de la calibración de Novastar, el brillo de los LED es constante y el patrón de visualización en la pantalla LED vuelve a la normalidad, eliminando los problemas de distorsión de la pantalla.

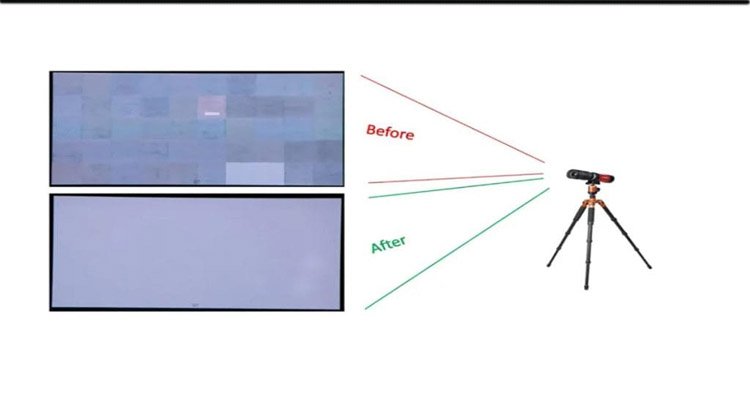

Fenómeno del mosaico
Cuando la uniformidad de brillo de una pantalla LED es deficiente, ciertas áreas de la pantalla pueden presentar halos o efectos de mosaico notables. Al mejorar los parámetros de brillo de la pantalla LED mediante la calibración Novastar, se reducen las diferencias de brillo entre los píxeles LED, optimizando así la uniformidad general de la pantalla y logrando un mejor rendimiento de visualización.
Inhomogeneidad del color
Aunque los módulos LED de la misma especificación se producen utilizando los mismos procesos y estándares de fabricación, los módulos producidos con unos días de diferencia pueden presentar ligeras variaciones en el brillo y el color.
Cuando los usuarios comprar módulos LED Al combinar diferentes lotes de producción y ensamblarlos en una pantalla LED, pueden aparecer diferencias de color notables en áreas con forma de bloque. Esto no se debe a un problema de calidad de los módulos LED; calibrar los parámetros de diferentes módulos LED con Novastar puede solucionar el problema.
Fenómeno de línea clara/oscura
Al instalar una pantalla LED, no podemos garantizar que todas las uniones entre los módulos y entre los gabinetes sean uniformemente consistentes.
Si las costuras están muy juntas, con diodos LED demasiado cerca uno del otro en la costura, el brillo en la costura parecerá mayor, creando visualmente una línea brillante.
Cuando las uniones están demasiado flojas, la distancia entre los diodos LED en las uniones es mayor que el espacio entre otros diodos LED, lo que hace que el brillo en las uniones parezca menor y se formen visualmente líneas oscuras.
Al utilizar la calibración Novastar para reducir el brillo de los diodos LED que forman líneas brillantes y aumentar el brillo de los diodos LED que forman líneas oscuras, garantizando que coincidan con el brillo de otros diodos LED, se resuelve el fenómeno de líneas brillantes y líneas oscuras en las uniones.
Componentes de calibración de Novastar
Instrumentos de medición
Además de los componentes relacionados con la propia pantalla LED (computadora, controlador de video, pantalla LED, etc.), también necesitamos preparar instrumentos de medición profesionales para medir el brillo y la visualización del color de la pantalla LED.
Los principales instrumentos de medición son cámaras y colorímetros, utilizados para registrar y recopilar datos de brillo y color de la pantalla LED.
Software de calibración
Descargue el software de calibración específico de Novastar, siga las instrucciones del software para realizar los pasos funcionales correspondientes, utilice la cámara para recopilar datos y deje que el software de calibración de Novastar analice dichos datos.
Después del análisis, el software de calibración Novastar genera un coeficiente de calibración a partir de los datos recopilados y completa la calibración de la pantalla LED en función del coeficiente de calibración.
Funciones principales de la calibración de Novastar
Calibración de color
La calibración del color es la función principal de la calibración Novastar. La mayoría de los problemas de calibración en pantallas LED se relacionan con diferencias de color.
Mediante la calibración Novastar, no solo se garantiza la uniformidad del color de la pantalla LED, sino que también se pueden ajustar los parámetros de color para que se muestren según las preferencias del cliente, lo que permite aumentar o disminuir la saturación de la pantalla LED.
Calibración de brillo
La calibración de brillo ajusta las áreas de la pantalla LED demasiado brillantes o tenues, ya sean lineales o en forma de bloque. La calibración Novastar mejora el brillo en las zonas tenues y lo reduce en las demasiado brillantes, garantizando un brillo general uniforme en toda la pantalla LED.
Calibración gamma
La calibración de Novastar ajusta la curva Gamma para garantizar transiciones suaves y uniformes de áreas oscuras a brillantes en la pantalla LED.
Calibración de bordes
Puede haber diferencias notables en la calidad de visualización entre los bordes de la pantalla LED y el centro. Estas diferencias se deben principalmente a variaciones en el rendimiento de los circuitos integrados del controlador. La calibración Novastar puede mejorar el brillo y las diferencias de color en los bordes de la pantalla LED.
Tipos de calibración de Novastar
La calibración de Novastar tiene principalmente dos tipos: calibración de gabinete LED, generalmente utilizada en líneas de producción, que garantiza un color y brillo uniformes en todos los gabinetes LED de la misma especificación de fábrica; y calibración de pantalla LED, generalmente aplicada en el sitio después del ensamblaje de la pantalla LED, que apunta a pantallas LED específicas para su calibración.
Calibración del gabinete LED
Ventajas
La calibración del gabinete LED es rápida y cada gabinete se calibra en menos de 3 minutos, lo que hace que esta calibración sistemática de múltiples gabinetes sea más eficiente en términos de tiempo.
Desventajas
Solo puede reducir el rango de diferencia de color entre los gabinetes a través de la calibración Novastar y no puede garantizar efectos de visualización completamente consistentes después del ensamblaje.
Calibración de pantalla completa de LED
Ventajas
Tras la calibración de Novastar, el efecto de visualización de toda la pantalla LED es completamente consistente, con una experiencia visual armoniosa y uniforme, sin diferencias de visualización apreciables. Además, permite ajustar in situ los parámetros de color y brillo de la pantalla LED para mejorar la calidad de la imagen.
Desventajas
La calibración de pantalla completa de LED requiere que los técnicos lleven el equipo pertinente al sitio de instalación para su calibración, lo que es un proceso engorroso y debe realizarse durante la noche.

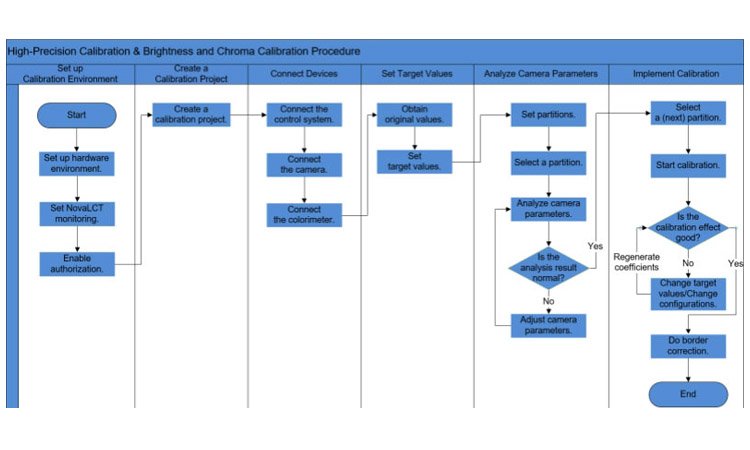

Pasos básicos para la calibración de Novastar
Entorno de calibración
Ingrese las condiciones ambientales actuales del hardware en el software de calibración Novastar de la computadora. Los parámetros de color y brillo de la pantalla LED pueden variar según las condiciones ambientales, por lo que es fundamental ingresar las condiciones ambientales con precisión.
Proyectos de calibración
La calibración de Novastar suele tener tres modos: calibración de brillo y cromaticidad, calibración en escala de grises completa y calibración en escala de grises baja. Los diferentes modos de calibración recopilan y analizan distintos parámetros.

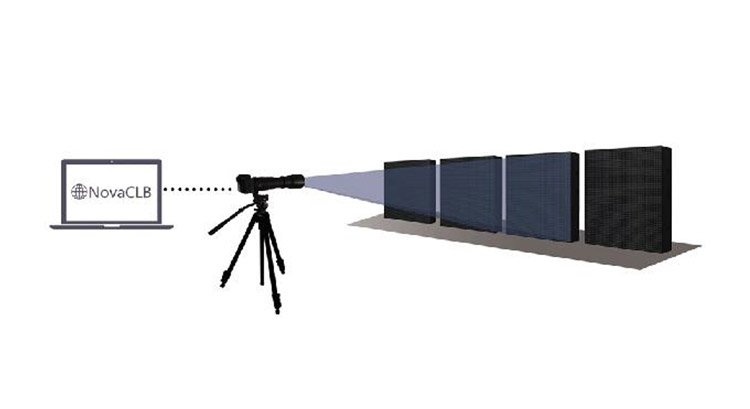

Equipo de conexión
Primero, configure las conexiones entre la computadora, el controlador de video y la pantalla LED. Luego, conecte la computadora a la cámara, asegurándose de que el ángulo y el campo de visión de la cámara sean los adecuados para capturar la pantalla LED. Finalmente, conecte el colorímetro.
Establecer valores objetivo
Inicie la prueba de calibración para obtener los valores brutos de la pantalla LED y, a continuación, introduzca los valores esperados en el software de calibración.
Analizar los parámetros de la cámara
Divida la pantalla LED en zonas y analice si los parámetros de la cámara en cada zona se encuentran dentro del rango de prueba normal. Si los parámetros de la cámara son anormales, reajústelos para obtener los valores originales. Si los parámetros de la cámara son normales, continúe con el siguiente paso.
Calibración de zona
Calibre la pantalla LED según las zonas. Si los resultados de la calibración no son satisfactorios, vuelva a introducir los valores objetivo y repita el proceso hasta que la pantalla LED tenga el efecto deseado.
Otras soluciones de calibración de pantallas LED en el mercado
Luz de color
Colorlight es otra empresa profesional de software de control de LED en el mercado. La calibración de Colorlight admite tres modos de calibración principales y cuenta con potentes capacidades de procesamiento de color, lo que resulta en una pantalla más atractiva después de la calibración.
Huidu
El software de calibración Huidu presenta una interfaz de usuario simple y elegante con operaciones intuitivas, lo que permite a los usuarios intentar calibrar la pantalla fácilmente.
Además, el software Huidu se actualiza rápidamente, lo que permite a los usuarios actualizar el software en tiempo real para la calibración y lograr efectos de visualización uniformes en la pantalla LED.
Conclusión
Después de instalar una pantalla LED, si el resultado no cumple con las expectativas, no se preocupe. Puede probar el software de calibración Novastar para solucionar las discrepancias.
El software de calibración Novastar es una solución profesional para la calibración de pantallas LED que aborda una amplia gama de problemas. Si encuentra algún otro problema durante el proceso, puede consultar con JYLED y nuestros expertos técnicos le ayudarán a resolverlo.
