Un transformador proporciona voltaje y corriente estables y seguros a una pantalla LED, sirviendo como base para garantizar un excelente rendimiento de la pantalla y una larga vida útil.
Este artículo le guiará a través de las especificaciones más comunes de los transformadores y le explicará cómo seleccionar la potencia nominal adecuada para su pantalla LED, lo que le permitirá configurar la solución de transformador óptima para sus paneles LED al implementar un proyecto LED.
¿Por qué las pantallas LED requieren un transformador con la potencia nominal correcta?
Las pantallas LED requieren corriente continua (CC) para funcionar, mientras que las fuentes de alimentación que usamos a diario suelen ser de corriente alterna (CA) de 110 V a 220 V. Por lo tanto, antes de encender una pantalla LED, normalmente se necesita un transformador para ajustar la tensión de entrada, convirtiendo la corriente alterna de aproximadamente 220 V en la corriente continua necesaria para que la pantalla LED funcione correctamente.
Si la potencia del transformador no coincide con los requisitos de la pantalla LED, esta podría presentar parpadeos, apagones u otros problemas. Además, una corriente de funcionamiento inadecuada podría dañar los circuitos de la pantalla, lo que aumentaría los costos de mantenimiento.
Por lo tanto, no solo es necesario instalar un transformador para la pantalla LED, sino también asegurarse de que la potencia nominal del transformador coincida con las especificaciones del proyecto para lograr un rendimiento óptimo de la pantalla.
¿Qué tipos de transformadores existen para pantallas LED?
Al instalar un transformador para una pantalla LED, hay dos especificaciones principales a tener en cuenta: la potencia nominal del transformador, que determina la cantidad de transformadores necesarios para el proyecto; y la tensión de salida del transformador, que debe ser totalmente compatible con la pantalla LED.
Clasificación de transformadores por potencia nominal
Transformadores de 200 W
El transformador de 200 W es la opción de menor potencia entre las especificaciones populares que se utilizan actualmente para pantallas LED. Es ideal para proyectos de pantallas LED a pequeña escala, como Pantallas LED para tiendas minoristas, Pantallas LED para salas de conferencias, y pantallas LED en centros comerciales.
Transformadores de 300 W
Si su proyecto es de escala pequeña a mediana y requiere una gran cantidad de transformadores de 200 W, puede optar por transformadores de 300 W para reducir el espacio que ocupa la instalación en general.
Los transformadores de mayor potencia pueden ayudar a reducir los costos de adquisición hasta cierto punto. Los transformadores de 300 W son adecuados para pantallas LED a todo color para interiores, pantallas LED de aeropuertosy aplicaciones similares.
Transformadores de 400 W
El transformador de 400 W es ideal para pantallas LED de tamaño mediano y grande, como las que se encuentran en las pantallas LED de los salones de banquetes o Pantallas LED flexibles. Proporciona voltaje y corriente estables y fiables a paneles LED de tamaño mediano a una escala adecuada.

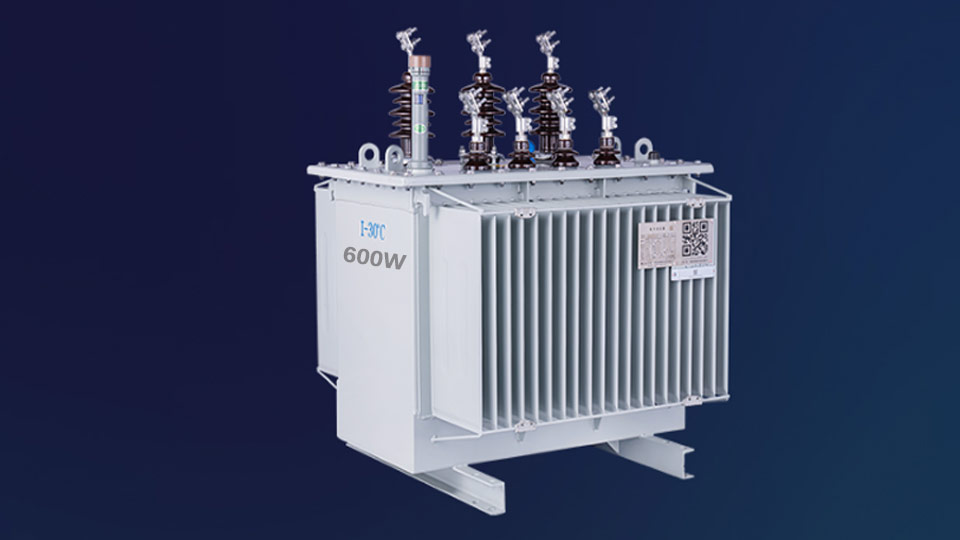

Transformadores de 600 W
El transformador de 600 W es el modelo más potente entre las opciones más populares. Para proyectos de pantallas de gran tamaño, el uso de transformadores con potencia insuficiente requeriría una cantidad excesiva de unidades.
Por lo tanto, para proyectos de pantallas LED de gran escala, recomendamos encarecidamente el transformador de 600 W. Es adecuado para Pantallas LED de gran tamaño para el escenario, Pantallas LED de alquiler para exteriores, y pantallas LED de alta resolución.
Tabla resumen de transformadores por potencia nominal.
| Potencia del transformador | Escala adecuada | Voltaje de salida | Temperatura de funcionamiento | Aplicaciones recomendadas |
| 200 W | Pequeñas pantallas LED | 3,8 V ~ 5 V | -30 °C ~ +70 °C | Pantallas LED para tiendas minoristas, pantallas LED para salas de conferencias y pantallas LED publicitarias para centros comerciales. |
| 300 W | Pantallas LED medianas y pequeñas | 3,8 V ~ 5 V | -30 °C ~ +70 °C | Pantallas LED a todo color para interiores, pantallas LED para aeropuertos |
| 400 W | Pantallas LED medianas y grandes | 3,8 V ~ 5 V | -30 °C ~ +70 °C | Pantallas LED para salones de banquetes, pantallas LED flexibles |
| 600 W | Pantallas LED extragrandes | 3,8 V ~ 5 V | -30 °C ~ +70 °C | Pantallas LED de gran formato para escenarios, pantallas LED de alquiler para exteriores y pantallas LED de alta resolución. |
Clasificación de transformadores por tensión de salida
Las pantallas LED suelen tener una tensión de entrada nominal, por lo que al seleccionar un transformador, es fundamental respetar estrictamente dicha tensión para elegir el modelo correcto. Actualmente, en el mercado se encuentran disponibles los siguientes tres tipos de transformadores con diferentes tensiones de salida:
Transformadores de 5 V
Los transformadores con una tensión de salida de 5 V son los más utilizados, ya que la tensión estándar para la mayoría de las pantallas LED del mercado es de 5 V; por lo tanto, este tipo de transformador es adecuado para la gran mayoría de las pantallas.
Transformadores de 4,5 V
Los transformadores con una tensión de salida de 4,5 V son adecuados para pantallas LED que utilizan conexiones cableadas, o para pantallas LED de bajo consumo con una tensión nominal de 4,5 V.
Transformadores de 4,2 V
4,2 V es una tensión nominal que solo pueden alcanzar las pantallas LED de bajo consumo. En estas pantallas, los circuitos integrados de control internos se sustituyen por circuitos integrados de bajo consumo que requieren una tensión de entrada inferior a los 5 V estándar, lo que reduce el consumo energético de la pantalla durante su funcionamiento.
En comparación con los transformadores con voltajes de salida estándar, este transformador de 4,2 V es más caro.
¿En qué situaciones no es necesario instalar un transformador adicional para una pantalla LED?
De hecho, no todas las pantallas LED requieren que configure e instale un transformador adicional. Por ejemplo:
- Pantallas LED todo en uno: Generalmente, para las pantallas LED todo en uno, los trabajadores instalan todos los componentes internos, incluida la fuente de alimentación que proporciona el voltaje necesario para la pantalla, antes del embalaje y el envío. Algunos ejemplos incluyen: carteles LED, Tótems LED, y pantallas LED todo en uno; Estos vienen con transformadores incorporados, por lo que no necesita instalar uno adicional.
- Entornos de alimentación que cumplen con los requisitos de voltaje: Algunos entornos de alimentación no utilizan el voltaje estándar de 110 V a 220 V que se encuentra en la vida cotidiana, sino que proporcionan el voltaje de 5 V necesario para el funcionamiento de las pantallas LED. En estos casos, no es necesario instalar un transformador adicional; la pantalla puede alimentarse directamente y funcionar de forma estable.
¿En qué situaciones es obligatorio utilizar un transformador para pantallas LED?
Para las siguientes aplicaciones prácticas, es necesario instalar un transformador adecuado para la pantalla LED:
- Proyectos de vallas publicitarias exteriores a gran escala: Grandes vallas publicitarias exteriores Cartelera LEDLos dispositivos no solo consumen una enorme cantidad de energía, sino que también funcionan durante largas jornadas. Se requiere un transformador para regular, distribuir y transmitir corriente y voltaje estables, garantizando así el funcionamiento fiable de la pantalla LED.

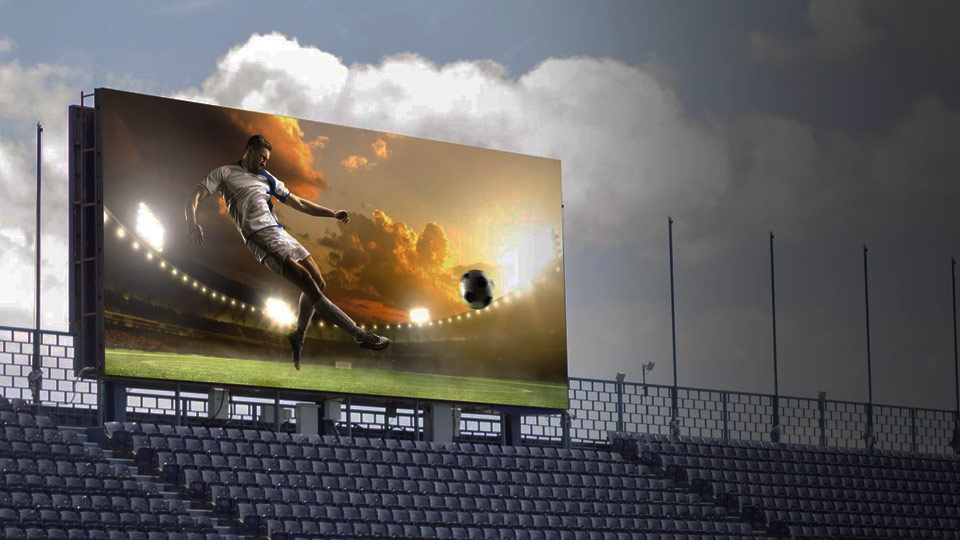

- Pantallas LED en estadios: Pantallas LED para estadios Se utilizan para transmitir imágenes en tiempo real de eventos deportivos. Por lo tanto, se requiere un voltaje muy estable para garantizar la estabilidad de la imagen y evitar problemas como el parpadeo o la atenuación de la pantalla, que podrían afectar negativamente al proyecto, la marca o la empresa.
- Pantallas LED para parques industriales: Las pantallas LED para parques industriales suelen tener altos requerimientos de energía y funcionan en entornos hostiles; la instalación de un transformador de alta calidad puede mejorar la estabilidad del funcionamiento de la pantalla.
- Proyectos de suministro de energía a larga distancia: Los proyectos de suministro de energía a larga distancia a menudo requieren voltajes ultra altos para transmitir y suministrar corriente, pero las pantallas LED no pueden soportar voltajes tan altos; por lo tanto, se debe instalar un transformador para convertir el voltaje y la corriente.
¿Cómo calcular el tamaño adecuado del transformador para una pantalla LED?
Si ya ha finalizado el plan de instalación de su pantalla LED pero tiene dificultades para seleccionar el transformador adecuado, puede utilizar el siguiente método para calcular las especificaciones y la cantidad de transformadores necesarios:
Calcula el consumo máximo de energía de la pantalla LED.
En primer lugar, debemos calcular el consumo máximo de energía de la pantalla LED que se va a instalar. Una pantalla LED se compone de varios módulos LED del mismo tamaño. Generalmente, el consumo de energía por módulo se especifica claramente en las especificaciones técnicas del módulo.
Por lo tanto, el consumo total de energía de la pantalla LED es simplemente la suma del consumo de energía de todos los módulos LED. Puede calcular directamente el consumo total de energía de la pantalla LED en función del número de módulos LED:
Consumo total de energía de la pantalla LED = Consumo de energía por módulo LED × Número de módulos LED.
Como alternativa, puedes calcularlo en función del área de la pantalla. Las dimensiones de un módulo LED suelen expresarse como X × Y (en mm). Al convertir X × Y a metros, puedes multiplicarlas directamente para obtener el área de un solo módulo LED.
También deberá calcular el área de la pantalla LED que planea instalar:
Área de la pantalla LED = Ancho de la pantalla LED × Alto de la pantalla LED.
Entonces podrás calcular el consumo total de energía de la pantalla LED:
Consumo total de energía de la pantalla LED = Área de la pantalla LED ÷ Área de un solo módulo LED × Consumo de energía de un solo módulo LED.
Incremento de la redundancia de potencia para el transformador
Una vez que haya calculado el consumo total de energía de la pantalla LED, tenga en cuenta que esta no es la potencia total final que debe tener el transformador.
Esto se debe a que, para garantizar un funcionamiento estable y seguro del circuito, generalmente recomendamos añadir un margen de 20% a 30% además del consumo total de energía del equipo eléctrico.
Esto evita que las fluctuaciones repentinas en la potencia de los equipos superen la capacidad nominal del transformador, lo que podría causar daños eléctricos a los equipos.
Por lo tanto, la potencia total del transformador = potencia de la pantalla LED × (1,2 a 1,3).
Cálculo de las especificaciones y la cantidad de transformadores
Una vez que haya calculado el consumo total de energía de los transformadores necesarios para el proyecto LED, podrá seleccionar transformadores de diferentes potencias y calcular la cantidad necesaria.
Número de transformadores = Potencia total de los transformadores ÷ Potencia de un solo transformador.
Cuanto menor sea la potencia nominal de los transformadores individuales que elija, más transformadores serán necesarios para el proyecto.
¿Qué tamaños de transformadores se recomiendan para pantallas LED de diferentes tamaños?
Recomendamos seleccionar transformadores con diferentes potencias según el tamaño de la pantalla LED para garantizar una instalación y un funcionamiento más fluidos del proyecto.
Pantallas LED pequeñas
Para pantallas LED pequeñas con una superficie de 1 m² a 20 m², recomendamos seleccionar un transformador de 200 W.
Esto se debe a que si la potencia nominal del transformador es demasiado alta, puede producirse un desperdicio de energía y aumentar la pérdida de energía necesaria para el funcionamiento del circuito, elevando así los costos de electricidad de su proyecto.
Por lo tanto, para proyectos de pantallas LED de menor escala, recomendamos elegir transformadores con potencias más bajas.
Pantallas LED medianas y grandes
Para pantallas LED medianas y grandes con una superficie de entre 20 m² y 100 m², recomendamos seleccionar un transformador de 300 W o 400 W.
Esto se debe a que los transformadores de 300 W y 400 W ofrecen mayor adaptabilidad al proyecto. Evitan la necesidad de instalar demasiados transformadores por falta de potencia, y tampoco generan costos de adquisición innecesarios debido a potencias excesivamente altas.
Pantallas LED extragrandes
Para pantallas LED extragrandes que superen los 100 m² de superficie, recomendamos seleccionar un transformador de 600 W.
Si se eligen transformadores de 200 W, la cantidad necesaria para la pantalla LED podría ser muy elevada. Dado que los transformadores suelen instalarse dentro de los gabinetes LED, un gran número de ellos ejercería una presión considerable sobre el espacio disponible en el gabinete.
En general, recomendamos instalar de uno a dos transformadores por gabinete LED para un rendimiento óptimo. Por lo tanto, para pantallas LED de gran tamaño, es más apropiado seleccionar transformadores de 600 W.
Preguntas frecuentes
¿Es caro instalar transformadores para una pantalla LED?
No, los transformadores no son caros en el mercado, y el costo de instalarlos en un solo proyecto suele ajustarse al presupuesto. Si su proyecto cuenta con un presupuesto limitado, puede optar por transformadores de G-Energy, ya que sus productos son muy asequibles.
¿Un transformador de mayor capacidad siempre es mejor para las instalaciones de pantallas LED?
No. Si la capacidad del transformador es demasiado alta, puede causar los siguientes problemas:
- Costes más elevados: Los transformadores de mayor potencia son más caros, y adquirir uno con potencia excesiva puede resultar en un gasto innecesario.
- Menor eficiencia del circuito: Los transformadores de mayor potencia experimentan mayores pérdidas de energía durante la conversión de corriente, lo que puede provocar un desperdicio de energía.
- Mayores limitaciones de instalación: Los transformadores de mayor potencia también son de mayor tamaño, lo que puede limitar significativamente el espacio de instalación disponible en el gabinete LED.
¿La instalación de un transformador requiere técnicos profesionales?
No. La estructura eléctrica de un transformador es similar a la de un equipo eléctrico estándar. Siempre que la alimentación esté desconectada, los operarios pueden completar la instalación de forma segura y eficiente.
Si se produce un fallo en un circuito, ¿cómo se puede determinar si la causa es un mal funcionamiento del transformador?
Si se produce un fallo en el circuito durante el funcionamiento de la pantalla LED, puede utilizar un multímetro para comprobar los terminales positivo y negativo del transformador y verificar si la fuente de alimentación funciona correctamente. Si no hay salida de voltaje, esto indica que el transformador está averiado.
¿Cuál es la vida útil de un transformador?
La vida útil de un transformador varía según la marca y el modelo, así como la compatibilidad del transformador con el proyecto de pantalla LED. La mayoría de los transformadores tienen una vida útil de entre 6 y 10 años.
¿Cuáles son los requisitos para instalar transformadores en pantallas LED para exteriores?
Los ambientes exteriores presentan temperaturas más elevadas, lo que supone una mayor tensión térmica para los transformadores.
Para evitar daños en los equipos por sobrecalentamiento, los transformadores instalados en exteriores deben contar con diseños superiores de disipación de calor y ventilación, como ventiladores de refrigeración y rejillas de ventilación.
Resumen
Instalar un transformador con la potencia adecuada para su pantalla LED garantiza una corriente estable durante el funcionamiento y ofrece una calidad de imagen excepcional y fiable. Además, evita el sobrecalentamiento del circuito que podría dañar los componentes de la pantalla, prolongando así su vida útil.
Si no está seguro de cómo instalar su pantalla LED y el transformador correspondiente, puede contactar directamente con un representante de ventas de JYLED. Simplemente haga clic en la ventana de consulta para recibir de inmediato una solución personalizada para sus necesidades de pantalla LED y transformador.
