Les LED COB et SMD sont deux des technologies de conditionnement de puces LED les plus répandues sur le marché. Les panneaux LED produits à l'aide de ces différentes technologies présentent des différences significatives en termes de qualité d'affichage, d'efficacité lumineuse, de dissipation thermique et de coût.
Cet article présente en détail les technologies LED COB et LED SMD et compare leurs avantages et limitations respectifs, afin de vous aider à comprendre et à sélectionner rapidement le panneau LED fabriqué à l'aide de la technologie d'encapsulation qui correspond le mieux à vos besoins.
Qu'est-ce qu'une LED SMD ?
La technologie LED SMD (composants montés en surface) utilise le procédé SMD pour fabriquer des LED. Chaque LED contient généralement des puces LED rouges, vertes et bleues. En combinant différents niveaux de luminosité de ces trois puces au sein de la lampe LED, on obtient des affichages en couleurs riches et variées.
Grâce à leur excellente reproduction des couleurs, leur haute luminosité et leur rapport coût-efficacité, les écrans LED SMD sont actuellement le choix privilégié pour l'installation d'écrans LED dans la plupart des environnements intérieurs et extérieurs.
Qu'est-ce qu'une LED COB ?
La technologie COB (Chip-on-Board) est un procédé d'encapsulation de LED qui permet de regrouper les puces LED en grande quantité. Comparée à la technologie SMD (Sandwich SMD), cette technique simplifie la connexion des puces LED au circuit imprimé.
Cela permet aux écrans LED d'atteindre un espacement de pixels plus compact, une efficacité optique plus élevée et une luminosité et une reproduction des couleurs plus uniformes, faisant des écrans LED COB un choix idéal pour les écrans LED intérieurs à espacement fin.
LED COB vs LED SMD : Comparaison des avantages et des limitations
Les technologies LED COB et LED SMD présentent chacune leurs propres avantages et limitations techniques, par exemple :
Technologie d'emballage
LED COB
La technologie LED COB permet de coller plusieurs puces LED sur un circuit imprimé en une seule opération. Ce procédé d'encapsulation élimine le besoin de structures de support présentes dans les techniques d'encapsulation traditionnelles, réduit le nombre de conducteurs, permet un espacement plus faible entre les puces LED et améliore l'efficacité énergétique.
Une fois l'emballage terminé, la surface du panneau LED COB est recouverte d'une couche de résine époxy transparente, qui protège efficacement les puces LED de la corrosion par des substances nocives présentes dans l'environnement extérieur et améliore la clarté et le contraste du panneau.
LED CMS
La technologie LED SMD utilise principalement une approche “ 3 en 1 ”, consistant à coller et encapsuler des puces LED de trois couleurs différentes en un seul processus, puis à utiliser la technologie de montage en surface pour fixer les lampes LED SMD finies sur le circuit imprimé.
Ce procédé de montage en surface est relativement simple et offre un rendement de production très élevé. De plus, les panneaux LED présentent une reproduction des couleurs éclatante, une forte indépendance entre les LED individuelles, ainsi qu'une excellente dissipation thermique et une maintenance aisée. Grâce à leur faible coût et à leur excellente reproduction des couleurs, les écrans LED SMD sont largement utilisés dans diverses applications.
Espacement des pixels de l'écran
- LED COB : Grâce à une plus grande densité de puces LED intégrées, les écrans LED COB peuvent afficher un espacement de pixels plus fin. Généralement, les écrans LED utilisant cette technologie présentent un espacement de pixels compris entre 0,6 et 1,93 mm, ce qui les rend adaptés à une utilisation en intérieur, notamment pour les visionnages rapprochés.
- Écrans LED SMD : les écrans LED SMD prennent en charge toutes les spécifications avec un pas de pixel de 1 mm ou plus. Les pas de pixel courants varient de 1,25 mm à 10 mm. Selon vos besoins, vous pouvez opter pour un écran LED SMD à pas fin pour une utilisation rapprochée ou pour un écran LED SMD à pas plus large pour un affichage à moyenne et longue distance.
Contraste de l'image
LED COB
Puisqu'une couche de résine époxy noire transparente est appliquée à la surface des panneaux LED COB, cette couche de résine noire renforce encore l'effet noir intense du panneau.
La couche de résine époxy noire absorbe efficacement la réflexion diffuse de la lumière ambiante sur le panneau LED, réduisant ainsi les reflets sur l'écran et améliorant la netteté des couleurs. Écrans LED COB Plus vives et plus pures. Les panneaux LED COB offrent des taux de contraste extrêmement élevés, allant de 5 000:1 à 25 000:1.
LED CMS
Le taux de contraste des écrans LED SMD se situe dans la plage standard. Si la lumière ambiante est trop forte, cela peut provoquer des reflets sur l'écran LED SMD et nuire au confort visuel.
Outre les écrans LED SMD standard, le marché propose également des panneaux LED SMD haut de gamme capables d'atteindre des taux de contraste plus élevés. Actuellement, les écrans LED SMD disponibles sur le marché peuvent atteindre des taux de contraste de 3 000:1 à 10 000:1.
Angle de vue
- Écrans LED COB : Les écrans LED COB intègrent des puces LED plus compactes offrant un meilleur confinement de la lumière. Que les spectateurs regardent l’écran de face ou de côté, ils bénéficient d’une image et de couleurs uniformes et homogènes, avec un angle de vision impressionnant de 160° à 170°.
- Écrans LED SMD : les écrans LED SMD offrent une luminosité uniforme et des couleurs vives, avec une grande homogénéité chromatique entre les différentes LED SMD. L’angle de vision varie de 140° à 160°.
Protection du panneau
- Écran LED COB : Grâce à l’application d’une couche de résine époxy transparente sur la surface du panneau après encapsulation, ce dernier offre une excellente protection contre les rayures, les gaz corrosifs, l’eau et la poussière. Même en cas de contact direct avec le panneau LED COB, l’écran reste intact.
- LED SMD : Les lampes LED SMD étant exposées aux intempéries, les installateurs doivent faire preuve de prudence et éviter tout contact direct avec le panneau LED SMD. Un contact direct peut rayer ou endommager les LED, ou générer de l’électricité statique susceptible de provoquer leur défaillance.
Dissipation de la chaleur
- LED COB : Les puces LED COB sont relativement compactes, et la couche de résine recouvrant le panneau réduit également l’efficacité de dissipation thermique de l’écran ; par conséquent, la dissipation thermique naturelle de l’écran est légèrement inférieure à celle des écrans LED SMD.
- LED SMD : les lampes LED SMD sont indépendantes les unes des autres et leurs surfaces ne sont recouvertes d’aucun autre revêtement susceptible d’affecter la dissipation de la chaleur du panneau ; par conséquent, la dissipation naturelle de la chaleur de l’écran est excellente.
Efficacité lumineuse
- LED COB : La structure d’interconnexion entre les puces LED est plus simple, ce qui améliore le rendement du circuit. Cela réduit les pertes d’énergie dues à une résistance excessive du circuit, et conduit ainsi à une efficacité lumineuse supérieure.
- LED SMD : Chaque LED SMD possède un support de montage complet et une structure de connexion ; la résistance au sein de ces structures consomme une partie de l’énergie électrique, de sorte que l’efficacité lumineuse des écrans LED SMD est inférieure à celle des écrans LED COB.
Environnements adaptés
- Écrans LED COB : Les écrans LED utilisant des LED COB présentent un espacement de pixels plus fin, ce qui les rend plus adaptés à une vision rapprochée. Cependant, la petite taille des puces LED COB et la luminosité maximale limitée de ces puces rendent les écrans LED COB inadaptés à une utilisation en extérieur. Ils sont principalement destinés à une installation dans des environnements intérieurs haut de gamme.
- LED SMD : Les écrans LED fabriqués avec la technologie d’encapsulation SMD prennent en charge une plus large gamme d’espacements de pixels. Que vous ayez besoin d’un écran LED à pas fin Pour une visualisation rapprochée ou un écran LED haute luminosité destiné à afficher du contenu à distance en extérieur, vous trouverez la solution idéale parmi les modèles d'écrans LED SMD disponibles.
Coût
- Écrans LED COB : Le processus de fabrication des écrans LED COB est relativement plus complexe. Auparavant, la technologie COB nécessitait des équipements plus sophistiqués et les volumes de production des panneaux COB étaient plus faibles, ce qui entraînait des coûts de production plus élevés. Cependant, grâce aux progrès technologiques, à l’amélioration des équipements et à l’augmentation progressive des volumes de production, les écrans LED COB sont devenus plus rentables que les écrans LED SMD pour les affichages à très petit pas de pixel, comme ceux dont le pas de pixel est inférieur à 1,5 mm.
- Écrans LED SMD : Grâce à une technologie éprouvée et à des procédés de fabrication simples, les écrans LED SMD bénéficient de coûts de production toujours bas. Dans la plupart des cas, ils offrent le meilleur rapport qualité-prix parmi les écrans LED.
Maintenabilité
- Écrans LED COB : Après le conditionnement par lots, les puces LED des écrans COB sont recouvertes d’une couche de résine. En cas de défaillance d’une puce LED, il est impossible d’effectuer une réparation individuelle ou de la remplacer. Il est impératif de remplacer directement le module LED COB défectueux par un module de rechange et de renvoyer le module défectueux au fabricant pour une réparation professionnelle.
- Écran LED SMD : Chaque LED d'un écran LED SMD est indépendante. En cas de panne d'une LED, vous pouvez la remplacer vous-même à l'aide d'outils ; la maintenance de l'écran est ainsi très simple et pratique.
LED COB vs LED SMD : Tableau comparatif rapide
| Élément de comparaison | LED COB | LED CMS |
| Technologie d'emballage | Conditionnement en vrac de puces LED par la méthode puce-sur-carte | Conditionnement 3 en 1 de puces LED utilisant la technologie de montage en surface |
| Espacement des pixels de l'écran | 0,6 ~ 1,93 mm | 1,25 ~ 10 mm |
| Rapport de contraste | 5000:1 ~ 25000:1 | 3000:1 ~ 10000:1 |
| Angle de vue | 160° ~ 170° | 140° ~ 160° |
| Protection du panneau | Résistant aux rayures, aux gaz corrosifs, à l'eau et à la poussière | Standard |
| Dissipation de la chaleur | Standard | Bonne dissipation naturelle de la chaleur |
| Efficacité lumineuse | haute efficacité lumineuse | Standard |
| Environnements adaptés | Cadres intérieurs haut de gamme | environnements intérieurs et extérieurs |
| Coût | Le coût des écrans est plus faible lorsque le pas de pixel est inférieur à 1,5 mm ; il est plus élevé lorsque le pas de pixel est supérieur à 1,5 mm mais inférieur à 2 mm. | Lorsque le pas de pixel est supérieur à 1,5 mm, le coût de l'écran est inférieur. |
| Maintenabilité | Nécessite un entretien professionnel en usine | Facile à entretenir |
Comme on peut le constater, si vous devez installer un écran haut de gamme en intérieur, les écrans LED COB surpassent les écrans LED SMD en termes de contraste d'image, d'angle de vision et de protection de la dalle, ce qui en fait le choix idéal.
Si vous souhaitez installer un écran intérieur à moindre coût, ou si vous devez installer un écran LED extérieur, les écrans LED SMD offrent une gamme plus étendue de pas de pixels pris en charge, une luminosité maximale plus élevée, des prix plus abordables et une meilleure facilité d'entretien, ce qui en fait un choix plus adapté à vos besoins.
LED COB vs LED SMD : Applications pratiques
En raison des différences de pas de pixel, les écrans LED COB sont principalement utilisés en intérieur, tandis que les écrans LED SMD conviennent aussi bien aux applications intérieures qu'extérieures.

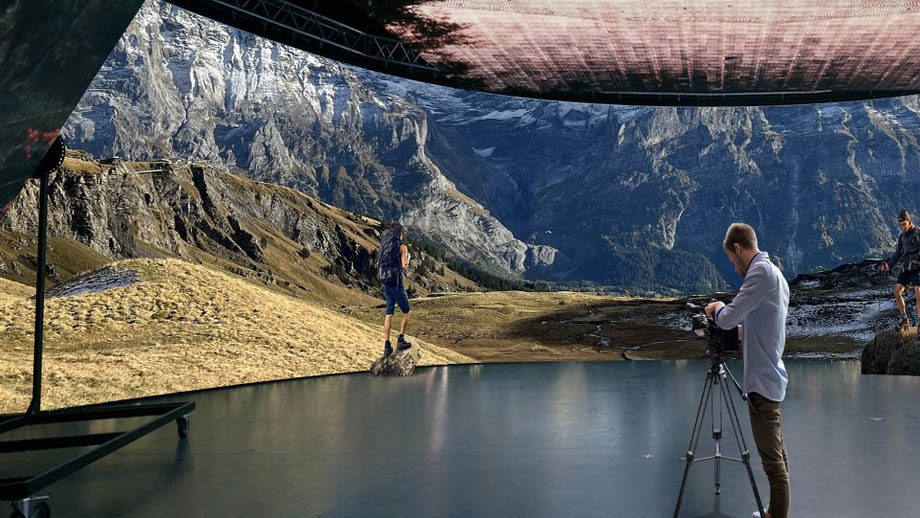

Studios de production XR
Lorsqu'il est installé en tant que Écran LED XR, le pas de pixel ultra-fin d'un écran LED COB offre aux studios de production virtuelle des images réalistes et détaillées, un contraste élevé et un large angle de vision.
Cela permet aux caméras de capturer des images virtuelles authentiques et fiables sous différents angles, garantissant ainsi la qualité et l'efficacité de la production vidéo ultérieure.
Réunions d'affaires haut de gamme
Les écrans LED COB offrent des images haute définition et éclatantes, et constituent une solution haut de gamme pour les entreprises. écrans LED de conférence, Offrant aux participants une qualité visuelle exceptionnelle et une expérience de visionnage optimale, ces équipements garantissent une réception claire des informations lors de la réunion, assurant ainsi l'efficacité et le professionnalisme de l'événement.

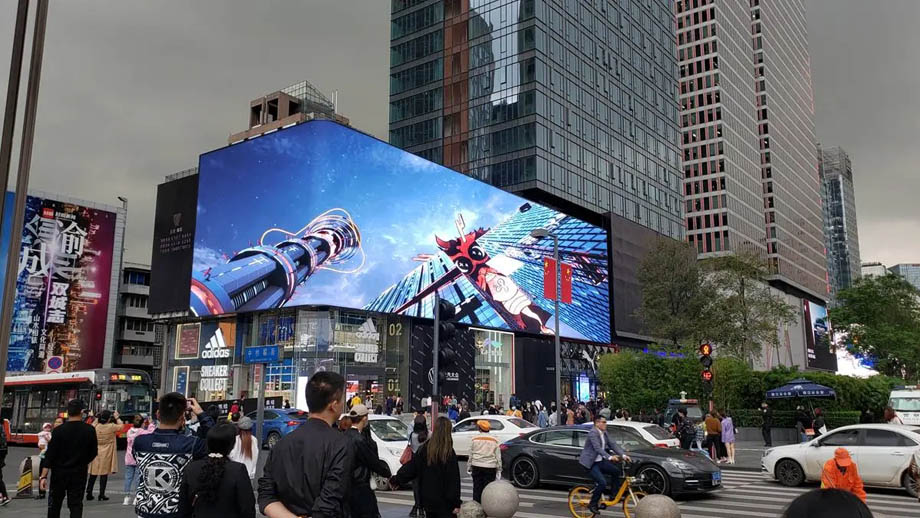

Publicité extérieure
Installés en panneaux d'affichage extérieurs à LED, les écrans LED SMD peuvent produire des images d'une luminosité exceptionnelle allant jusqu'à 6 500 nits. Même en plein soleil, l'écran offre une image nette et fluide, garantissant ainsi l'impact optimal de la campagne publicitaire.
Studios de diffusion intérieurs
Pour les grands studios de diffusion intérieurs, vous pouvez opter pour des écrans LED SMD avec un pas de pixel de 3,91 à 6 mm. Avec une distance de vision optimale de 3,91 à 12 mètres, ces écrans sont mieux adaptés à la distance de visionnage du public en studio.
Pour les studios d'intérieur disposant d'espaces d'enregistrement réduits, un écran LED COB offre des images nettes et fluides, aussi bien pour les spectateurs proches que pour les caméras. Qu'elles soient capturées par une caméra ou observées à l'œil nu, les images sont claires, éclatantes et parfaitement visibles.
FAQ
LED COB vs LED SMD : laquelle a la plus longue durée de vie ?
En général, les écrans LED peuvent fonctionner de manière fiable pendant plus de 10 ans. En surveillant attentivement la durée d'utilisation et la luminosité de l'écran, et en prévoyant chaque jour une période de repos pour le laisser se reposer, vous pouvez prolonger sa durée de vie.
Les écrans LED COB offrent-ils toujours une meilleure qualité d'image que les écrans LED SMD ?
Bien que les écrans LED COB puissent paraître plus raffinés et lisses que les écrans LED SMD, la netteté d'un écran LED est également liée au pas des pixels.
Par exemple, un écran LED SMD avec un pas de pixel de 1,25 mm produira une image plus précise qu'un écran LED COB avec un pas de pixel de 1,5 mm.
Peut-on améliorer la protection des écrans LED SMD ?
Oui. Vous pouvez convenir à l'avance avec le fournisseur de l'application du procédé d'emballage GOB aux panneaux LED SMD, ce qui offre une protection renforcée contre les rayures, l'eau et la poussière.
Pour les écrans LED SMD d'extérieur, les fournisseurs peuvent également appliquer un revêtement transparent étanche sur les panneaux LED afin d'améliorer la résistance à l'eau de l'écran.
LED COB vs LED SMD : laquelle consomme le plus d’énergie ?
La consommation énergétique des écrans LED COB et SMD dépend de nombreux facteurs, notamment la taille de l'écran, la luminosité de fonctionnement et la durée de fonctionnement, et doit être calculée en fonction du projet spécifique.
Lors de l'achat d'un écran LED P1.25, faut-il privilégier les LED COB ou SMD ?
Si vous devez acheter un écran LED avec un pas de pixel de 1,25 mm, nous vous recommandons d'opter pour un écran LED COB. En effet, les écrans LED COB offrent un contraste plus élevé et des couleurs plus éclatantes. De plus, pour ce type d'écran LED à pas fin, les écrans LED COB sont plus économiques que les écrans LED SMD.
Résumé
Les écrans LED COB peuvent atteindre des espacements de pixels ultra-fins inférieurs à 1 mm, offrant des images exceptionnellement détaillées, lisses et fluides aux publics sur place, ce qui en fait le choix idéal pour les environnements d'affichage intérieurs haut de gamme nécessitant une vision rapprochée.
Les écrans LED SMD, quant à eux, peuvent gérer des affichages haute définition à pas fin inférieur à 2 mm, tout en servant d'écrans à pas large pour diverses applications intérieures et extérieures. Ce sont des écrans LED très polyvalents et économiques offrant un excellent rapport qualité-prix.
