Introduzione alla funzione del pannello videowall LED
Lo schermo di visualizzazione costituito da pannelli videowall a LED può raggiungere una visualizzazione a colori e a spettro completo, mostrando una ricca varietà di colori.
I pannelli videowall LED possono essere integrati con una varietà di dispositivi diversi per ottenere più controlli su un unico schermo e un controllo centralizzato su più schermi.
Il pannello videowall LED utilizza perline per lampade LED di alta qualità con una durata utile fino a 100.000 ore e possono essere utilizzati per circa 8-10 anni.
I pannelli videowall a LED ci consentono di effettuare giunzioni a piacimento, in modo da poter allestire un'area molto ampia per la visualizzazione di contenuti ogni volta che ce n'è bisogno.
I vantaggi del pannello videowall LED
Il pannello videowall a LED può essere arbitrariamente unito in display ad altissima risoluzione come 4K e 8K, consentendo agli spettatori di godere di immagini in altissima definizione.
Diverso da LCDI pannelli videowall a LED non presenteranno spazi neri indipendentemente dalla lunghezza delle giunzioni e possono essere giuntati senza soluzione di continuità, indipendentemente dalla distanza.
Il pannello videowall a LED non solo può riprodurre informazioni pubblicitarie e promozionali, ma anche alcuni video raffinati per decorare la parete e fornire ulteriore ispirazione ai progettisti di interni.
Poiché il LED è una fonte di luce fredda, non solo la luminosità è regolabile e controllabile, ma la luce è morbida e non abbaglierà troppo l'ambiente interno.

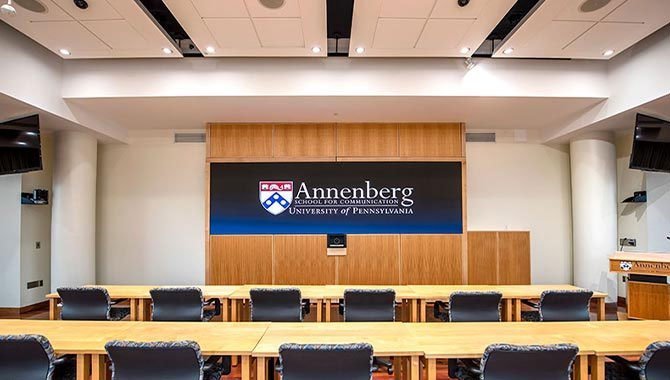

Pannello video a LED JYLED
Il modo migliore per creare una presenza aziendale solida, che possa radicarsi nella mente delle persone, è attraverso la pubblicità.
I videowall LED possono diventare il miglior strumento per la tua strategia pubblicitaria, in quanto possono creare un elemento impressionante all'interno del tuo negozio. I videowall LED sono un'ottima inversione per scopi pubblicitari, promozionali e decorativi.
Il videowall LED migliora la vita
Grazie alla continua innovazione e allo sviluppo della tecnologia LED, l'effetto di visualizzazione dei pannelli videowall a LED è ulteriormente migliorato, con un pixel pitch più piccolo e una risoluzione più elevata.
Inoltre, i progressi nella tecnologia LED hanno reso i display con pannelli videowall LED più efficienti dal punto di vista energetico e rispettosi dell'ambiente, in linea con i futuri requisiti di sviluppo "carbon neutral".
Luci LED combinate con Pannelli murali SPC può migliorare l'estetica e la funzionalità complessiva dello spazio. Allo stesso tempo, attraverso la connessione dell'Internet of Things, il videowall LED diventerà anche più intelligente e potrà essere controllato e gestito da remoto tramite Internet, migliorando così la praticità e l'efficienza dell'uso.
- Casi di progetto
- Parametro
- Documento del prodotto
| Modelli consigliati | |||
| Modello | P1.86 | P2 | P2.5 |
| Dimensioni del modulo (mm) | 320×160 | 320×160 | 320×160 |
| Risoluzione del modulo (punto) | 172×86 | 160×80 | 128×64 |
| Scansione | 1/43S | 1/40S | 1/32S |
| SMD | 1G1R1B | ||
| Manutenzione | Davanti | ||
| Installazione | Davanti/dietro | ||
| Dimensioni del mobile (mm) | 640*480 | ||
| Densità (punto/㎡) | 288369 | 250000 | 160000 |
| Luminosità (cd/㎡) | 800-1200 | ||
| Consumo energetico massimo (W) | 600 | ||
| Consumo energetico medio (W) | 200 | ||
| Peso del mobile (kg) | 9KG | ||
| Materiale del mobile | Pressofusione di alluminio | ||
| Tasso IP | Numero IP31 | ||
| Scala di grigi | 10000:1 | ||
| Frequenza di aggiornamento (hz) | 1920-3840 | ||
| Frequenza di cambio frame | 50/60 Hz | ||
| Angolo di visione orizzontale | >140° | ||
| Angolo di visione verticale | >140° | ||
| Distanza di visione migliore | >1,8 milioni | >2milioni | >2,5 milioni |
| Tensione di ingresso | AC110V – AC220V | ||
| Modulo Corrente massima | 3.5-4.5 | 3.5-4.5 | 3.5-4.5 |
| Temperatura di esercizio | ℃ -10℃ -60℃ | ||
| Umidità-funzionamento | 10%～90% | ||
| Durata della vita (H) | ≥100.000 | ||
Introduzione dei pannelli videowall LED negli hotel interni
I pannelli videowall LED hanno caratteristiche di elevata luminosità, bassa scala di grigi e riproduzione accurata dei colori, garantendo una visualizzazione delle immagini ad alta fedeltà. Lo schermo è progettato con uno stile integrato incorporato, che si abbina perfettamente allo stile decorativo originale della sala banchetti dell'hotel.
Mostra l'atteggiamento serio del personale LED in un display tridimensionale impeccabile. Il team dell'hotel lo ha riconosciuto all'unanimità e lo ha elogiato molto. Continueremo a lavorare sodo per produrre più pannelli videowall LED di alta qualità per supportare i nostri amici di ogni ceto sociale.
I pannelli videowall LED hanno un ampio angolo di visione di 160° e un ampio angolo di visione orizzontale e verticale, rendendoli adatti ad ambienti con ampia distribuzione orizzontale e grandi differenze di altezza. Ogni tubo luminoso è coerente con l'altezza del display, fornendo una visione fluida e multidirezionale senza ombre.
I pannelli videowall a LED sono realizzati in luce nera 1515 montata in superficie con un filo dorato e una staffa in rame, garantendo un angolo di visione di oltre 160°, mentre la superficie di base della maschera è più bassa della superficie di emissione della luce del tubo della lampada, massimizzando la coerenza di visione multidirezionale.
Tecnologia di correzione non lineare per display HD per interni, con effetti di immagine nitidi e definiti, effetti di animazione vividi e diversificati ed effetti video fluidi e realistici;
Esistono molti metodi di assemblaggio per lo schermo LED fisso per interni. I clienti possono realizzare autonomamente la scheda dell'unità nell'intero schermo a piacimento, oppure possono abbinarla a un cabinet in alluminio pressofuso 480*480 per l'intero schermo.
Il trattamento unico di un display LED antistatico per interni è anche un'importante tecnologia che ha reso il display sempre stabile rispetto ad altri display. Adottando la tecnologia di progettazione modulare, l'affidabilità e la stabilità sono maggiori.
Metodo di installazione dei pannelli LED Video Wall
I pannelli videowall LED sono generalmente installati sulla parete. Questo metodo di installazione è generalmente installato tramite aspirazione magnetica. L'installazione magnetica è che il retro del Modulo display LED adotta una colonna magnetica fissa da adsorbire sulla struttura della parete in acciaio. Per ottenere un effetto fisso, la tenda da cielo a LED a volte utilizza questo metodo di fissaggio.
I vantaggi del metodo di installazione fissa dei pannelli videowall a LED:
- Manutenzione frontale magnetica, Il display elettronico a LED è di facile manutenzione e l'intero schermo è sottile e bello.
- Non è necessario realizzare un cabinet, il che consente di risparmiare sul costo del display LED.
Il pannello del videowall LED è espresso con "P". Più piccolo è il pannello, più piccolo è il dot pitch e più nitida è l'immagine.
Allo stesso tempo, negli interni verranno utilizzati videowall LED con pixel pitch più piccoli, mentre all'esterno verranno utilizzati videowall LED con pixel pitch più grandi.
Quale "P" si usa per display indoor? Se usato in spazi chiusi, la luminosità non dovrebbe essere troppo alta. Un'elevata luminosità può facilmente causare affaticamento visivo e danni agli occhi.
Gli schermi LED hanno una cosa in comune: più piccolo è il dot pitch, più bassa è la luminosità relativa. Questo perché il dot pitch aumenta e più perle di lampada controllate da IC causano una diminuzione della luminosità. Pertanto, il display LED utilizzato in interni, più piccolo è il dot pitch, migliore è l'aspetto e la sensazione.
Tuttavia, il prezzo di un display LED è direttamente collegato al dot pitch. Più piccolo è il dot pitch, più nitida è l'immagine, meno granulosa e più alto è il prezzo.
Quindi, quando si sceglie un display LED per interni, non bisogna puntare ciecamente a spaziature ultra-ridotte, ma solo a soluzioni adatte all'uso ambientale.
Di seguito spiegheremo come installare i pannelli videowall LED in diversi passaggi.
Fase 1: Costruire la struttura periferica in acciaio
Per prima cosa, disegna il luogo in cui deve essere costruita la struttura in acciaio in base alla scena interna, quindi fissa la struttura in acciaio sul muro in base alla posizione del disegno. Durante il fissaggio, le due barre verticali devono essere mantenute parallele e separate da una distanza modulare e l'errore non può essere inferiore a 1 mm.
Fase 2: Calcolare il numero di alimentatori, schede di ricezione e altri accessori
Dobbiamo installare l'alimentatore e la scheda ricevente in modo ragionevole per ottenere buoni effetti di visualizzazione. Supponiamo di utilizzare moduli LED P4 per installare un pannello videowall LED che è lungo 5,376 metri e alto 3,584 metri. Di seguito il processo di calcolo.
- È noto che la dimensione del modulo LED P4 è 0,256*0,128 metri, quindi la lunghezza richiede 21 moduli (5,376/0,256) e l'altezza richiede 28 moduli (3,584/0,128).
- In genere aggiungeremo 1 al numero calcolato di moduli, ovvero saranno necessari 22 moduli per il lungo e 29 moduli per il lungo.
- Un alimentatore può trasportare 8 moduli LED, quindi 22*29/7≈80 alimentatori
- La scheda ricevente può contenere 7 moduli se è alta e 6 se è lunga, quindi 6*7=42 schede riceventi.
- È necessaria una sola cartolina di invio
A questo punto, abbiamo calcolato che 5,376*3,584≈19,27㎡. Lo schermo necessita di circa 638 moduli LED P4, 80 alimentatori, 42 schede di ricezione, 1 scheda di invio, parti di ricambio (alimentatore, scheda di ricezione, moduli) Equipaggiati secondo 3%-5%.
Fase 3: installare il backplane, la scheda ricevente e l'alimentatore
Installare prima il backplane, quindi collegare il numero di schede riceventi e alimentatori sopra indicato in ordine. Come mostrato di seguito:
Fase 4: Inserire il modulo LED magnetico
Dopo aver collegato il cavo di alimentazione e il cavo a nastro, il modulo LED magnetico viene posizionato nella striscia posteriore fissa in ordine. Poiché la barra posteriore è una barra di ferro elettroplaccata, non arrugginirà. Inoltre, il modulo LED magnetico utilizza magneti permanenti, che possono essere fissati saldamente alla barra di ferro e non cadranno.
Passaggio 5: illuminare lo schermo al termine dell'installazione
Dopo aver installato tutti i moduli LED, importare il programma nel software di debug, quindi accendi lo schermo e osserva l'effetto di visualizzazione sullo schermo.
