O que é um LED? Um guia completo, desde os princípios e a estrutura até as aplicações.

O que é um LED?

Definição de um LED

LED significa Diodo Emissor de Luz e é um tipo de dispositivo eletrônico semicondutor. Originalmente, os LEDs emitiam apenas luz infravermelha de baixa intensidade e eram usados para indicar se um circuito estava conectado corretamente. No entanto, com o desenvolvimento de LEDs azuis e verdes, suas aplicações se expandiram continuamente, levando a um crescimento exponencial.

Essa evolução abrange desde as primeiras aplicações de iluminação até a posterior adoção em telas de exibição comerciais. Hoje, os LEDs se tornaram um componente indispensável do cotidiano. Seja em itens do dia a dia, como lâmpadas de LED e monitores LCD, ou em aplicações comerciais, como indicadores luminosos de LED e telas de LED, os LEDs estão por toda parte.

A História do Desenvolvimento dos LEDs

A história dos LEDs remonta a 1906. Vejamos a linha do tempo:

• 1906: Um engenheiro britânico chamado Henry Joseph Land descobriu o fenômeno da eletroluminescência em diodos de estado sólido e publicou suas descobertas na edição de fevereiro de 1907 da revista *Electrical World*;
• 1927: Um inventor soviético chamado Oleg Losev inventou o diodo emissor de luz de carbeto de silício;
• 1962: Graças aos esforços dos engenheiros da Texas Instruments, os LEDs vermelhos feitos de GaAs (arseneto de gálio) foram oficialmente introduzidos no mercado comercial.
• 1970–1975: Com o amadurecimento dos processos de fabricação plana de semicondutores, o surgimento da embalagem automatizada, a consolidação dos materiais GaAsP e o impulso da HP e da Monsanto à produção em larga escala, esses fatores combinados fizeram com que o preço dos LEDs — que originalmente chegava a $200 — caísse para menos de 5 centavos de dólar. Consequentemente, um número crescente de pequenos dispositivos eletrônicos baseados em LEDs começou a surgir.
• 1990: O diodo emissor de luz azul foi desenvolvido em conjunto por Shuji Nakamura, Hiroshi Amano e Isamu Akasaki, inaugurando oficialmente a era moderna da iluminação.

Por que os LEDs são tão importantes?

• Transformando a indústria da iluminação: As lâmpadas incandescentes foram, durante muito tempo, o padrão para iluminação, principalmente porque os LEDs não conseguiam emitir luz branca. Depois que Shuji Nakamura, Hiroshi Amano e Isamu Akasaki desenvolveram conjuntamente o diodo emissor de luz azul (LED azul), a adição de fósforos amarelos possibilitou a produção de luz branca brilhante. Isso transformou completamente a indústria da iluminação, levando à substituição gradual de muitas luminárias por LEDs.
• Transformando a indústria de displays: Originalmente, a indústria de displays era dominada por telas de cristal líquido (LCDs). Com a possibilidade de criar displays coloridos, os LEDs praticamente tomaram toda a participação de mercado de displays comerciais externos, antes ocupada pelos LCDs, revolucionando completamente o setor.
• Eficiência energética e benefícios ambientais: As lâmpadas incandescentes sempre sofreram com o alto consumo de energia e o baixo brilho, mas a falta de LEDs azuis impedia a produção de lâmpadas de LED brancas. O desenvolvimento bem-sucedido de LEDs azuis posteriormente permitiu que as lâmpadas de LED, altamente eficientes e econômicas, se tornassem comuns e agora substituíram completamente as lâmpadas incandescentes de alto consumo energético.

Como funcionam os LEDs

O que é um diodo?

Um diodo é um componente eletrônico com condutividade unidirecional. Este componente permite que a corrente flua apenas do terminal positivo (ânodo) para o terminal negativo (cátodo). É algo semelhante a uma rua de sentido único no mundo real.

Por que os LEDs emitem luz?

O princípio fundamental da iluminação LED é a eletroluminescência. Um diodo requer a presença simultânea de um semicondutor do tipo P (carregado positivamente) e um semicondutor do tipo N (carregado negativamente). Quando uma corrente positiva é aplicada ao LED, elétrons e lacunas se movem em direção à junção (junção PN) no centro.

À medida que a corrente continua a fluir, os elétrons em excesso preenchem as lacunas e recombinam-se, causando uma transição de nível de energia. Essa transição libera o excesso de energia, convertendo assim energia elétrica em energia luminosa.

Como é determinada a cor de um LED?

A cor de um LED é determinada principalmente pelo comprimento de onda dos fótons. O comprimento de onda do fóton, por sua vez, depende da "banda proibida" do material semicondutor. A largura da banda proibida está relacionada ao material dopado. A tabela a seguir mostra a relação entre diferentes cores e materiais:

• LEDs que emitem luz vermelha ou amarela: Dopados com materiais como arseneto de gálio (GaAs) ou fosfeto de gálio (GaP).
• LEDs que emitem luz verde: Dopados com materiais como GaP ou nitreto de gálio (GaN).
• LEDs que emitem luz azul: Dopados com materiais como GaN.
• LEDs que emitem luz branca: Luz azul + fósforo amarelo
• LEDs de cor plena (RGB): Compostos por LEDs vermelhos, verdes e azuis.

Estrutura básica e composição dos LEDs

Chip LED

Um chip de LED é uma fina pastilha semicondutora composta por múltiplas camadas, com uma espessura que varia de 100 a 500 micrômetros. O interior de um LED consiste em um substrato, uma camada de buffer, uma camada semicondutora tipo N, uma camada ativa, uma camada semicondutora tipo P e uma camada de distribuição de corrente. O exterior de um LED consiste em um substrato (ferro, cobre, cerâmica, etc.), fios de ligação (ouro, prata, cobre, etc.), fósforos e uma encapsulação de epóxi ou silicone.

• Função do chip
• Wafer epitaxial e substrato
• Materiais comuns para chips
• GaN
• InGaN (nitreto de índio e gálio)
• AlGaInP (Fosfeto de Alumínio, Gálio e Índio)
• GaAs

Eletrodos e Cabos

Como mencionado anteriormente, os LEDs são materiais semicondutores unidirecionais. Conectar os terminais positivo e negativo incorretamente pode facilmente causar a queima imediata do LED. Portanto, compreender os eletrodos e terminais de um LED é crucial. Atualmente, existem dois tipos principais de terminais: de montagem em furo passante e de montagem em superfície.

• Os eletrodos dos LEDs de montagem em furo são relativamente fáceis de distinguir; geralmente, o terminal mais longo é o positivo e o terminal mais curto é o negativo.
• Os LEDs de montagem em superfície são menores e soldados diretamente na placa de circuito impresso, o que dificulta sua distinção. Normalmente, utilizamos as marcações de polaridade metálicas na parte inferior para diferenciá-los.
• Marcações em forma de T ou triangulares: Na parte inferior ou traseira do LED de montagem em superfície, existe uma marcação verde ou branca em forma de T ou de seta. O lado indicado pela direção da seta ou pela barra horizontal da letra “T” é o terminal negativo.
• Identificação por entalhe: Alguns LEDs de montagem em superfície possuem um entalhe ao longo de uma das diagonais; a posição correspondente ao entalhe é o terminal negativo.

Os quatro componentes principais das estruturas de encapsulamento de LEDs

Substrato: Utilizado para suportar toda a estrutura do LED. Estes são divididos principalmente em tipos de montagem em furo passante e de montagem em superfície. Os tipos de montagem em furo passante possuem terminais visíveis, enquanto os tipos de montagem em superfície utilizam uma estrutura de substrato de placa de circuito impresso (PCB).

• Chip: O componente principal que determina a cor emitida pelo LED. LEDs monocromáticos normalmente contêm um chip de cor única, enquanto LEDs coloridos requerem chips para todas as três cores: vermelho, verde e azul.
• Fios de ligação: A principal função dos fios de ligação é conectar o substrato ao chip, permitindo a passagem de corrente e a iluminação do chip. Existem vários tipos de fios de ligação; o fio de ouro é o de maior qualidade, seguido pelo fio de cobre. Vale ressaltar que as tecnologias COB e flip-chip COB já estão disponíveis, permitindo que o chip seja soldado diretamente na placa de circuito impresso (PCB) sem a necessidade de um substrato ou fios de ligação.
• Encapsulamento em resina epóxi/silicone (material de encapsulamento): Encapsula todo o LED para evitar que umidade e poeira corroam sua estrutura e afetem sua estabilidade.

PCB (Placa de Circuito Impresso)

A placa de circuito impresso (PCB) desempenha três funções principais: condutividade elétrica, dissipação de calor e suporte estrutural. Existem quatro tipos principais de PCBs: substratos de alumínio, placas de fibra de vidro FR-4, substratos cerâmicos e substratos de cobre. Vejamos as diferenças específicas entre eles:

Características elétricas dos LEDs

Tensão direta

A tensão direta de um LED refere-se à tensão de limiar no LED quando a corrente flui do ânodo para o cátodo. Se a tensão de limiar for muito baixa, o LED não acenderá. Se a tensão de limiar for muito alta, o LED será danificado.

Cores diferentes requerem tensões diretas diferentes, que dependem principalmente da largura da banda proibida do LED. A tensão direta necessária para cada cor varia; consulte a tabela comparativa abaixo:

Observação: Os valores acima se aplicam principalmente a LEDs individuais comuns. No entanto, em algumas fitas de LED de alta tensão ou produtos de iluminação especializados, a tensão direta pode chegar a 6 V, 9 V ou mais.

Corrente operacional

Dentro da faixa nominal, quanto maior a corrente, mais brilhante será o LED. Em testes reais, a relação entre o brilho do LED e a corrente é influenciada por fatores como o material e a tensão. A seguir, estão as especificações comuns de corrente para LEDs; desde que a corrente permaneça dentro dessas faixas nominais, a operação estável do LED é garantida:

• LEDs de baixa potência (ex.: luzes indicadoras, LEDs usados em módulos de LED): Corrente de operação entre 10 mA e 20 mA.
• LEDs de potência média (ex.: lâmpadas fluorescentes, lâmpadas incandescentes, projetores, etc.): A corrente de operação é de cerca de 30 mA a 60 mA.
• LEDs de alta potência (ex.: holofotes, faróis automotivos, etc.): A corrente de operação é de 350 mA a 700 mA ou até superior.

Consumo de energia e potência

A potência de um LED refere-se à quantidade de energia elétrica consumida pelo LED por segundo. A fórmula é: P = U × I

Onde:

P = Potência (W)

U = Tensão (V)

I = Corrente (A)

Por exemplo, se um único LED tiver os seguintes parâmetros de operação: tensão de 3,5 V e corrente de 15 mA, então, usando a fórmula, podemos determinar que a potência desse LED é de 0,0525 W (3,5 V × 0,015 A).

O consumo de energia de um LED refere-se à quantidade de energia consumida por unidade de tempo. A fórmula é: E = P × t

Onde:

E = Consumo de energia

P = Potência

t = Horas

Se substituirmos os parâmetros obtidos acima nesta fórmula, 0,0525 W resulta em um consumo de energia de 0,0525 Wh por hora.

Principais tipos de LEDs

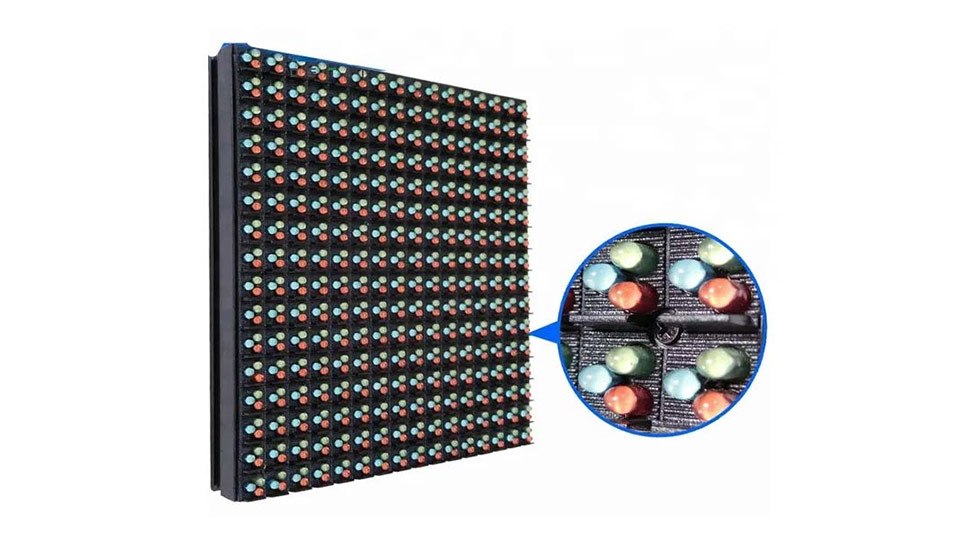

LED DIP

Os LEDs DIP são fabricados utilizando a tecnologia de encapsulamento through-hole. Suas principais características incluem tamanho grande, alto brilho (mais de 10.000 nits por centímetro quadrado), alta durabilidade (mais de 100.000 horas de vida útil) e grande espaçamento entre pixels (10–20 mm). Os LEDs DIP são mais adequados para painéis de LED para sinalização de trânsito, painéis de LED monocromáticos e outros tipos de painéis de LED de baixo custo.

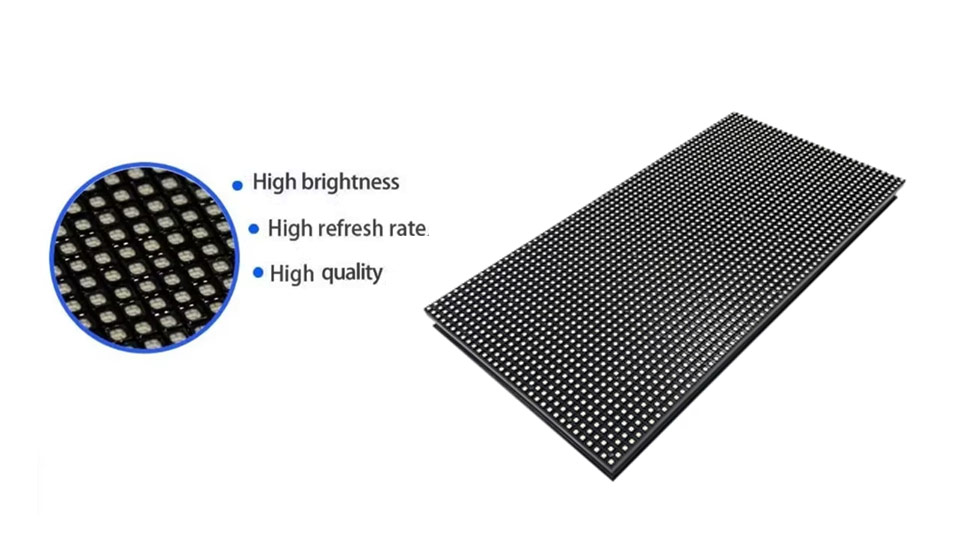

LED SMD

LED SMD São fabricados utilizando tecnologia de encapsulamento de montagem em superfície (SMD). Suas principais características incluem processos de fabricação consolidados e a capacidade de atingir uma gama extremamente ampla de espaçamentos entre pixels, abrangendo diversos cenários de aplicação, de 1 mm a 200 mm. Os LEDs SMD são utilizados não apenas em vários tipos de displays comerciais, mas também em inúmeras aplicações na indústria de iluminação.

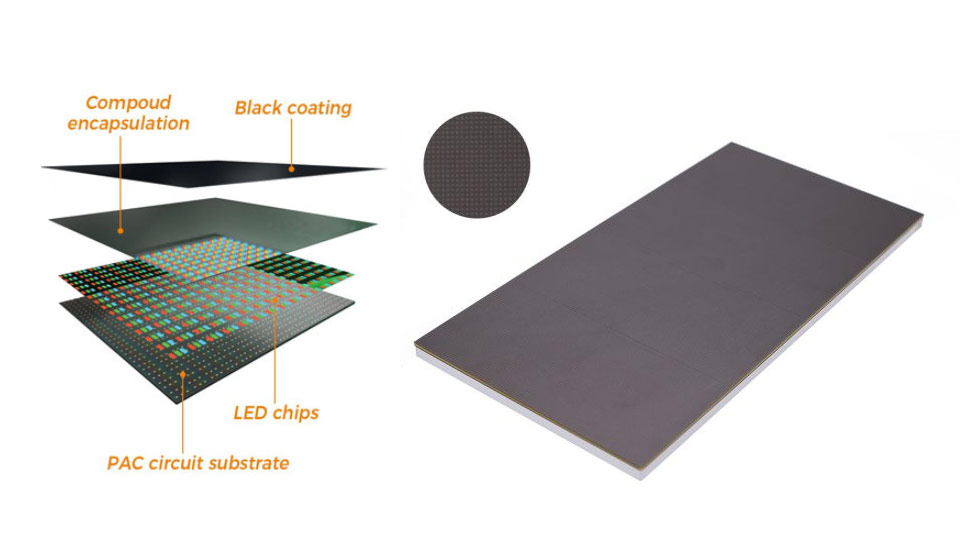

LED COB

Os LEDs COB integram o chip diretamente na placa de circuito impresso (PCB), eliminando múltiplas camadas intermediárias, o que resulta em dissipação de calor e eficiência energética superiores. Os LEDs COB são categorizados principalmente em displays comerciais e luminárias; embora ambos sejam chamados de LEDs COB, são completamente diferentes em termos de tecnologia e funcionalidade.

Vale ressaltar que LED COB Em iluminação, os LEDs COB são usados principalmente na tecnologia de fonte de luz de superfície integrada, enquanto em displays comerciais, eles se referem principalmente à tecnologia de encapsulamento; é preciso ter cuidado para distinguir entre os dois.

Mini LED

A tecnologia Mini LED consiste principalmente em miniaturizar os LEDs, com tamanhos que variam de 50 a 200 μm, e incorpora recursos de escurecimento local. Como os Mini LEDs são integrados principalmente em painéis LCD, a funcionalidade de escurecimento local visa principalmente controlar melhor a luz de fundo do LCD.

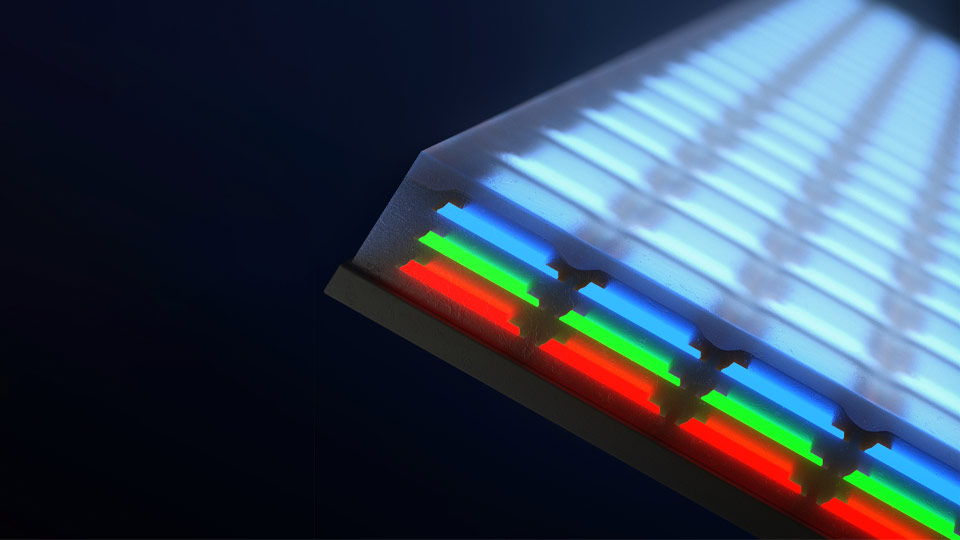

Micro LED

Os micro LEDs são ainda menores que os mini LEDs, com dimensões inferiores a 50 μm. Embora pareçam muito semelhantes aos mini LEDs — e muitas pessoas suponham que sejam simplesmente uma miniaturização ainda maior dos mini LEDs — os micro LEDs não se enquadram na categoria de telas LCD. Em vez disso, assim como os OLEDs, são um tipo de tecnologia de tela autoemissiva.

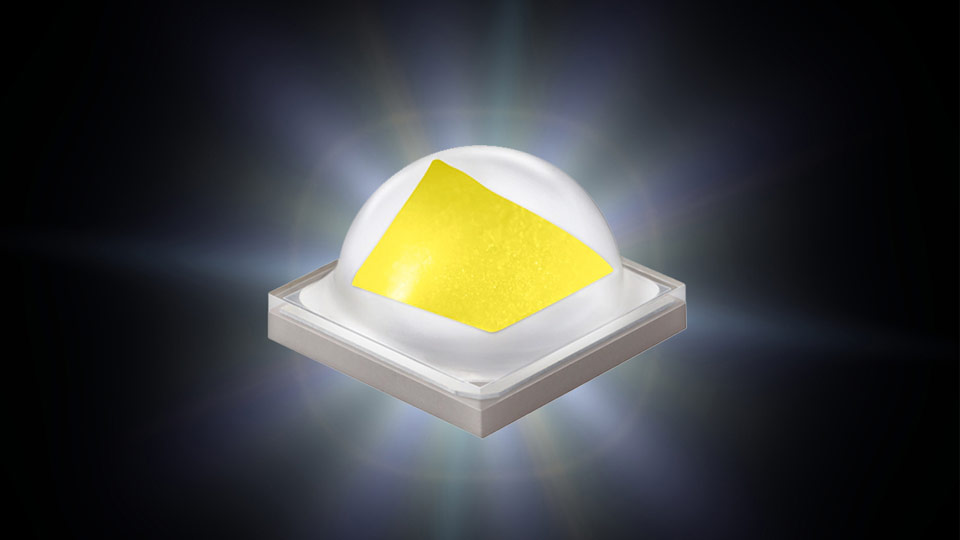

LEDs de alta potência

LEDs de alta potência referem-se principalmente a LEDs capazes de atingir níveis de brilho superiores aos das luminárias tradicionais. Além disso, os chips utilizados são maiores do que os encontrados em módulos ou fitas de LED. Isso garante que a distribuição do brilho permaneça uniforme mesmo em níveis de brilho extremamente altos.

É importante notar que LEDs de alta potência não são necessariamente maiores em tamanho do que LEDs de baixa potência. O brilho do LED depende da corrente que pode ser suportada por unidade de área. Portanto, LEDs de alta potência geralmente têm um volume maior do que dimensões físicas.

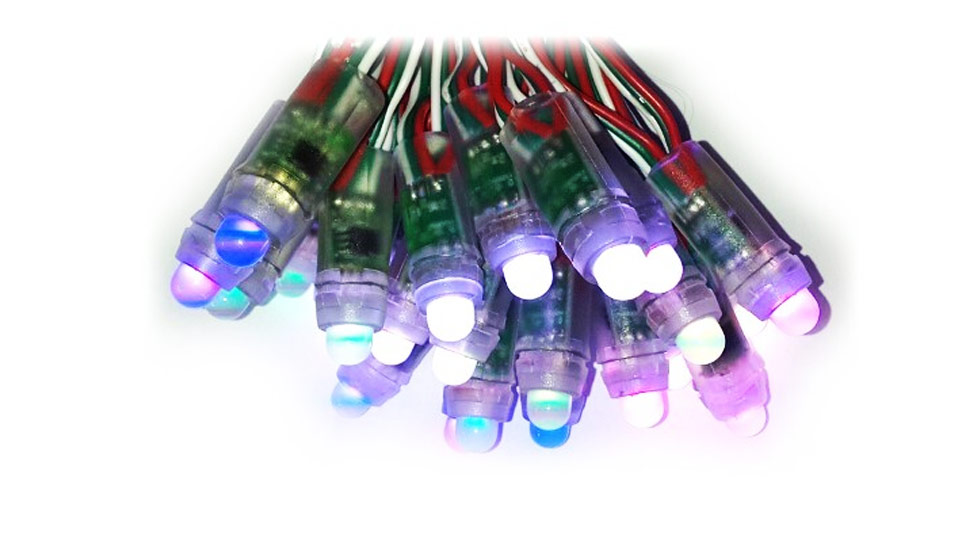

LEDs endereçáveis

Os LEDs endereçáveis são discutidos separadamente principalmente porque diferem significativamente de outros tipos de LEDs. Os LEDs tradicionais só podem ser ligados ou desligados em conjunto e não podem ser controlados individualmente. Os LEDs endereçáveis, no entanto, são diferentes. Eles possuem um circuito integrado que registra o endereço de cada LED individualmente e os controla, possibilitando assim uma variedade de efeitos dinâmicos.

Principais vantagens dos LEDs

Alta Eficiência Energética

As lâmpadas incandescentes tradicionais precisam ser aquecidas a temperaturas extremamente altas (acima de 2500 °C) para emitir luz. Isso significa que uma quantidade significativa de energia é usada para aquecimento em vez de iluminação; mais de 90% da energia é desperdiçada durante o processo de iluminação. Em contraste, os LEDs requerem apenas uma pequena quantidade de corrente para produzir luz e geram calor mínimo, tornando-os altamente eficientes em termos energéticos.

Vida útil extremamente longa

As lâmpadas LED podem durar até 100.000 horas, enquanto outros dispositivos de iluminação normalmente têm uma vida útil inferior a 50.000 horas. Em particular, dispositivos elétricos que geram muito calor, como lâmpadas incandescentes, geralmente têm uma vida útil inferior a dois anos. Em comparação, as lâmpadas LED podem operar de forma confiável por mais de uma década em condições normais de uso.

Baixa geração de calor

Como membros da família de fontes de luz fria, os LEDs geram muito pouco calor. Outras fontes de luz fria relacionadas aos LEDs incluem os OLEDs e os LEDs de pontos quânticos.

Ecologicamente correto

Os componentes dos LEDs são altamente ecológicos, não contendo mercúrio ou outros metais pesados, o que os torna adequados para uso repetido. Além disso, os LEDs são dispositivos emissores de luz inerentemente muito eficientes, com alta utilização de energia, o que os torna ideais para padrões de baixa emissão de carbono.

Resistência a impactos e durabilidade

A estrutura superior dos LEDs confere-lhes uma forte resistência a impactos. Primeiro, seus terminais são firmemente embutidos na placa de circuito impresso (PCB); segundo, a embalagem externa totalmente selada cria um ambiente de vácuo em seu interior. Nessa condição, o dispositivo consegue absorver eficazmente a pressão externa.

Fácil de controlar

Seja em sistemas de iluminação, sistemas de exibição ou sistemas de retroiluminação, os LEDs são muito fáceis de controlar. É precisamente por causa dessa característica que vários métodos de controle surgiram nesses diferentes campos. Por exemplo, em sistemas de iluminação, os LEDs podem incorporar recursos de endereçamento; em sistemas de retroiluminação, é possível o escurecimento específico por zona; e em sistemas de exibição, o conteúdo pode ser controlado por meio de processadores, computadores, unidades USB e outros métodos.

Segurança em baixa tensão

Os LEDs requerem tensões muito baixas, normalmente 3,5 V ou 5 V, não apresentando praticamente nenhum risco à segurança.

Diferenças entre LEDs e fontes de luz tradicionais

Anteriormente, mencionamos várias fontes de luz tradicionais, como lâmpadas incandescentes e lâmpadas economizadoras de energia. Então, quais são as diferenças entre essas fontes de luz tradicionais e os LEDs? Resumimos essas diferenças em uma tabela para facilitar a consulta.

Lâmpada LED vs. Lâmpada Incandescente: Tabela Comparativa de Características

LED vs. CFL: Tabela de comparação de recursos

Lâmpada LED vs. Lâmpada Fluorescente: Tabela Comparativa de Características

Principais aplicações dos LEDs

Iluminação LED

Devido às muitas características excepcionais dos LEDs, quase todos os produtos de iluminação com os quais estamos familiarizados em nosso dia a dia são agora fabricados com LEDs.

• Iluminação residencial: lâmpadas LED, luzes embutidas, plafons, abajures, fitas de LED, arandelas, etc.
• Iluminação comercial: holofotes, trilhos de luz, painéis de luz, luminárias pendentes, iluminação para vitrines, caixas de luz, etc.
• Iluminação industrial: luzes industriais e de mineração, projetores, holofotes, luzes à prova de explosão, iluminação para armazéns, etc.
• Iluminação pública

Visores de LED

Os módulos de LED usados em displays de LED modulares são densamente compactados com chips de LED. Dependendo do método de encapsulamento, os displays de LED podem ser categorizados em Visores de LED COB, displays de LED SMD e displays de LED DIP.

Iluminação de fundo

Como mencionado anteriormente, os LEDs podem ser fabricados em tamanhos extremamente pequenos e integrados em diversos LCDs como retroiluminação. Eles estão presentes nas telas de computador, TV, smartphones e relógios que usamos diariamente.

Indústria Automotiva

Os LEDs são indispensáveis em todos os sistemas de iluminação automotiva, como faróis externos e faróis de neblina, além de iluminação ambiente interna e luzes de leitura.

Aplicações médicas e industriais

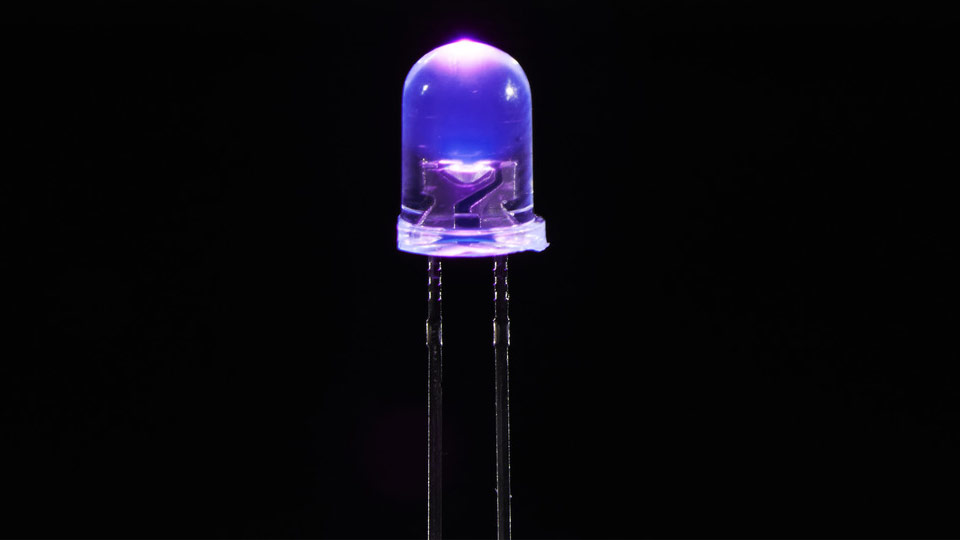

Na área médica, os LEDs também podem servir como dispositivos de esterilização. LEDs UV já foram desenvolvidos; emitindo comprimentos de onda ultravioleta entre 254 e 280 nm, eles podem eliminar bactérias e vírus com precisão.

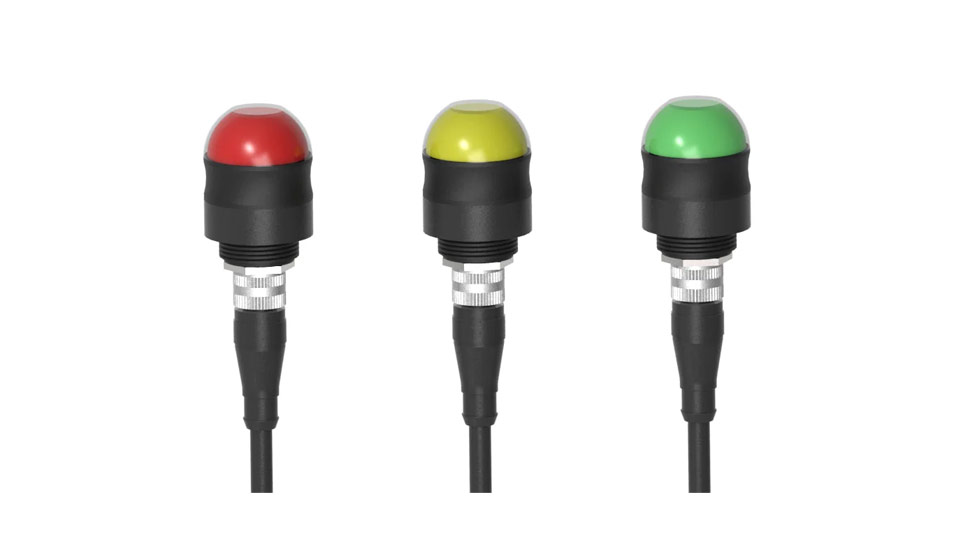

Sistemas de Sinalização e Indicação

Além das principais categorias listadas acima, os LEDs desempenham um papel crucial em algumas áreas menos óbvias. Por exemplo, as luzes indicadoras em diversos dispositivos eletrônicos usam LEDs de cores diferentes para indicar o status operacional do dispositivo. Além disso, os semáforos que vemos ao atravessar a rua também são uma aplicação de LEDs.

Conceitos errôneos comuns sobre produtos LED

Será que um poder superior é sempre melhor?

Maior potência significa maior consumo geral de energia. Além disso, uma entrada de alta potência faz com que a geração de calor do LED aumente drasticamente. Portanto, maior potência não é necessariamente melhor; o ideal é manter o LED dentro de sua faixa nominal de corrente e tensão.

Maior brilho é melhor?

Errado. Um brilho excessivo tende a reduzir a vida útil do LED. Além disso, um brilho excessivamente alto pode facilmente causar poluição luminosa, o que pode prejudicar a visão dos motoristas e causar fadiga ocular.

Os LEDs que emitem luz branca são os mais eficientes em termos de energia?

Errado. Na verdade, os LEDs são mais eficientes em termos de energia quando emitem luz negra. Telas como OLEDs e Mini LEDs permitem desligar áreas específicas diretamente, e essas áreas consomem praticamente nenhuma energia.

Os LEDs nunca falham?

Errado. Embora os LEDs tenham uma longa vida útil, todos os materiais devem obedecer à lei da conservação de energia. Enquanto os utilizarmos, eles continuarão a se desgastar até que parem de funcionar.

Perguntas frequentes sobre LEDs

Por que alguns LEDs falham muito antes de sua vida útil nominal?

Geralmente dizemos que a vida útil de um LED é de 50.000 a 100.000 horas, mas por que alguns falham antes de atingir essa marca? Isso é causado por uma variedade de fatores. Por exemplo, o uso de materiais de qualidade inferior, controle de qualidade inadequado ou ambientes operacionais severos.

Os LEDs podem funcionar em ambientes extremamente quentes ou frios?

Sim, os LEDs operam em uma faixa de temperatura de -20 °C a 60 °C, o que é suficiente para a maioria das regiões do mundo. Para ambientes extremos que excedam essa faixa, medidas adicionais são necessárias, como a instalação de ventiladores ou o uso de materiais de isolamento térmico, para manter a temperatura de operação dentro desse intervalo.

Todas as lâmpadas LED precisam ser reguladas quanto à intensidade da luz?

Não necessariamente. O controle de intensidade luminosa em LEDs visa a adaptação ao ambiente. Para dispositivos eletrônicos com emissão de luz fixa, como luzes indicadoras, o controle de intensidade não é necessário. Existem muitos tipos de controle de intensidade luminosa em LEDs; alguns são projetados especificamente para sistemas de iluminação, como o controle de borda de subida e o controle de borda de descida, enquanto outros são usados tanto em sistemas de iluminação quanto em sistemas de exibição, como o controle de intensidade por PWM.

É possível reparar um LED depois de danificado?

Sim, os LEDs têm uma estrutura relativamente simples, então podem ser reparados se danificados. No entanto, o processo de reparo requer ferramentas especializadas e manuseio preciso, o que ainda pode ser um desafio para a maioria das pessoas.

Por que alguns produtos de LED custam muito enquanto outros são muito baratos?

Essa questão é um tanto semelhante àquela relacionada à vida útil mencionada anteriormente; os preços dos LEDs também são influenciados por diversos fatores. Por exemplo, mesmo para LEDs com o mesmo tamanho de 1,5 mm x 1,5 mm, diferenças na espessura podem resultar em variações significativas de preço. Além disso, diferenças nos processos de embalagem e nos materiais dos componentes internos podem levar a diferenças substanciais de preço entre produtos de LED que parecem idênticos.

O que acontece se um LED for conectado com a polaridade errada?

Como os LEDs são dispositivos eletrônicos unidirecionais, conectá-los na direção errada pode resultar em apenas dois resultados: ou o LED não acenderá, ou queimará imediatamente.

Resumo

Apresentamos acima uma visão geral detalhada de todos os aspectos dos LEDs e acreditamos que, após a leitura, você agora possui um entendimento completo sobre eles. Os LEDs se tornaram um componente indispensável das principais tecnologias em sistemas modernos de iluminação e displays. Além disso, à medida que novas aplicações continuam a surgir em diversos campos, o uso de LEDs se tornará cada vez mais difundido.
